راهنمای شناخت انواع ورق خودرو؛ جنس، ضخامت، کاربرد و مزایا
ورق فلزی یکی از مهم‌ترین مواد اولیه در صنعت خودرو است. تقریباً از زمانی که ساخت خودرو از یک محصول ساده به یک سازه مهندسی‌شده تبدیل شد، انتخاب نوع ورق نقش مهمی در وزن، استحکام، ایمنی، دوام و هزینه تولید داشته است. با این حال، امروزه دیگر نمی‌توان تمام ورق‌های مورد استفاده در خودرو را فقط با عنوان «ورق فولادی» معرفی کرد.
خودروهای امروزی از مجموعه‌ای از فولادهای معمولی، فولادهای با استحکام بالا، فولادهای پیشرفته، ورق‌های گالوانیزه و در برخی قسمت‌ها آلومینیوم استفاده می‌کنند. علاوه بر این، نوع ورق برای قسمت‌های مختلف خودرو یکسان نیست. برای مثال، ورقی که برای یک پنل ظاهری استفاده می‌شود، الزاماً برای ستون یا بخش‌های سازه‌ای مناسب نیست.
بنابراین، شناخت انواع ورق خودرو برای مهندسان، طراحان، تولیدکنندگان قطعات و فعالان حوزه ورق‌کاری اهمیت زیادی دارد.
چرا خودرو به انواع مختلف ورق نیاز دارد؟
بدنه خودرو باید چند ویژگی را به‌صورت هم‌زمان داشته باشد. از یک طرف، خودرو باید تا حد امکان سبک باشد و از طرف دیگر، ساختار آن باید در برابر نیروهای مختلف مقاومت کافی داشته باشد.
همچنین ورق باید قابلیت شکل‌دهی مناسبی داشته باشد تا بتوان آن را با فرآیندهایی مانند پرس‌کاری و کشش عمیق به فرم موردنظر تبدیل کرد.
از سوی دیگر، مقاومت در برابر خوردگی، قابلیت جوشکاری، کیفیت سطح، هزینه تولید و قابلیت بازیافت نیز اهمیت دارند.
به همین دلیل، خودروساز به‌جای استفاده از یک نوع ورق در تمام خودرو، برای هر قسمت ماده‌ای را انتخاب می‌کند که بهترین تعادل میان وزن، استحکام، شکل‌پذیری، دوام و هزینه را ایجاد کند.
مهم‌ترین انواع ورق مورد استفاده در صنعت خودرو
ورق‌های خودرویی را می‌توان بر اساس جنس و خواص مکانیکی به چند گروه اصلی تقسیم کرد.
ورق فولادی معمولی
فولادهای کم‌کربن و فولادهای با استحکام معمولی هنوز در بسیاری از قطعات خودرو کاربرد دارند.
یکی از مزیت‌های مهم این فولادها، شکل‌پذیری مناسب و فرآیندپذیری خوب آنهاست. به همین دلیل، در قطعاتی که نیاز به شکل‌دهی پیچیده دارند، استفاده از فولادهای شکل‌پذیر می‌تواند منطقی باشد.
مزایای اصلی این گروه عبارت‌اند از:
- قابلیت شکل‌دهی مناسب
- قابلیت جوشکاری خوب
- هزینه نسبتاً مناسب
- دسترسی گسترده
- قابلیت تولید انبوه
این نوع ورق می‌تواند برای برخی پنل‌های بدنه و قطعاتی که نیاز به استحکام فوق‌العاده بالا ندارند، مورد استفاده قرار گیرد.
ورق گالوانیزه خودرو
یکی دیگر از ورق‌های مهم صنعت خودرو، فولاد دارای پوشش روی یا همان ورق گالوانیزه است.
هدف اصلی پوشش روی، افزایش مقاومت فولاد در برابر خوردگی است. این ویژگی برای بدنه خودرو اهمیت زیادی دارد، زیرا خودرو در طول عمر خود در معرض رطوبت، باران، نمک جاده، تغییرات دمایی و عوامل محیطی مختلف قرار می‌گیرد.
البته گالوانیزه بودن به‌تنهایی تمام الزامات ضدخوردگی یک خودرو را پوشش نمی‌دهد و فرآیندهایی مانند آماده‌سازی سطح، پوشش‌دهی و رنگ نیز در سیستم حفاظت در برابر خوردگی نقش دارند.
در نتیجه، ورق گالوانیزه را می‌توان یکی از انتخاب‌های مهم برای قطعاتی دانست که دوام سطح و مقاومت در برابر خوردگی در آنها اهمیت بالایی دارد.
فولاد با استحکام بالا؛ HSS
HSS یا High-Strength Steel به گروهی از فولادها گفته می‌شود که نسبت به فولادهای معمولی استحکام بالاتری دارند.
مزیت اصلی استفاده از این فولادها این است که می‌توان با طراحی مناسب، برخی قطعات را با ضخامت یا جرم کمتر تولید کرد و در عین حال، استحکام موردنیاز را حفظ کرد.
این ویژگی در صنعت خودرو بسیار مهم است؛ زیرا کاهش وزن خودرو می‌تواند روی مصرف انرژی و عملکرد خودرو تأثیر بگذارد.
فولاد پیشرفته با استحکام بالا؛ AHSS
یکی از مهم‌ترین خانواده‌های فولادهای مدرن خودرو، AHSS یا Advanced High-Strength Steel است.
این گروه شامل فولادهایی با ریزساختارها و خواص مکانیکی متفاوت است که برای دستیابی هم‌زمان به استحکام بالا و عملکرد مناسب در فرآیند تولید توسعه یافته‌اند.
در خودروهای مدرن، AHSS می‌تواند در بخش‌های مختلف سازه بدنه و قطعات مرتبط با ایمنی استفاده شود.
طبق اطلاعات WorldAutoSteel، تعداد گریدهای تجاری AHSS در سال‌های اخیر افزایش قابل توجهی داشته و راهنمای کاربرد این فولادها در سال ۲۰۲۵ نیز به‌روزرسانی شده است. این روند نشان می‌دهد که انتخاب فولاد در خودروهای جدید به سمت مواد مهندسی‌شده‌تر و سبک‌تر حرکت کرده است.
فولاد دوفازی؛ Dual Phase
فولادهای Dual Phase یا DP یکی از گروه‌های شناخته‌شده فولادهای AHSS هستند.
این فولادها به دلیل ترکیب مناسب استحکام و شکل‌پذیری، در طراحی قطعات خودرو مورد توجه قرار گرفته‌اند.
به‌طور کلی، فولادهای دوفازی می‌توانند برای قطعاتی مناسب باشند که هم به استحکام بالا و هم به قابلیت تغییر شکل مناسب نیاز دارند.
از کاربردهای احتمالی این خانواده می‌توان به برخی قطعات سازه‌ای و تقویت‌کننده‌های بدنه اشاره کرد.
فولادهای فوق‌مقاوم؛ UHSS
گروه دیگری از فولادهای مورد استفاده در خودرو، فولادهای فوق‌مقاوم یا Ultra High-Strength Steel هستند.
این فولادها برای قسمت‌هایی که استحکام بسیار بالا اهمیت دارد، گزینه‌های مهمی محسوب می‌شوند.
در طراحی خودرو، استفاده از فولادهای بسیار مقاوم می‌تواند این امکان را ایجاد کند که قطعه با جرم کمتر، عملکرد سازه‌ای موردنیاز را ارائه دهد.
البته افزایش استحکام همیشه به معنی آسان‌تر شدن تولید نیست. هرچه استحکام ورق افزایش پیدا کند، فرآیندهای شکل‌دهی، ابزار، قالب، برگشت فنری و روش‌های اتصال نیز اهمیت بیشتری پیدا می‌کنند.
بنابراین انتخاب ورق باید هم‌زمان با فرآیند تولید انجام شود.
فولادهای عملیات حرارتی و Hot Stamping
یکی از فناوری‌های مهم در صنعت خودرو، Hot Stamping یا Press Hardening است.
در این فرآیند، ورق فولادی در شرایط دمایی مشخص شکل‌دهی می‌شود و سپس فرآیند سردشدن کنترل‌شده باعث ایجاد خواص مکانیکی موردنظر در قطعه می‌شود.
این روش برای تولید قطعاتی که به استحکام بسیار بالا نیاز دارند، اهمیت زیادی پیدا کرده است.
از جمله مزایای این فناوری می‌توان به امکان تولید قطعات مقاوم برای بخش‌های مهم سازه‌ای اشاره کرد.
به همین دلیل، فولادهای شکل‌دهی گرم در طراحی خودروهای جدید جایگاه مهمی پیدا کرده‌اند.
ورق آلومینیومی در صنعت خودرو
فولاد تنها ماده مورد استفاده در ساخت خودرو نیست. آلومینیوم نیز به دلیل چگالی پایین‌تر نسبت به فولاد و ویژگی‌های مناسب آن، در بخش‌هایی از خودرو استفاده می‌شود.

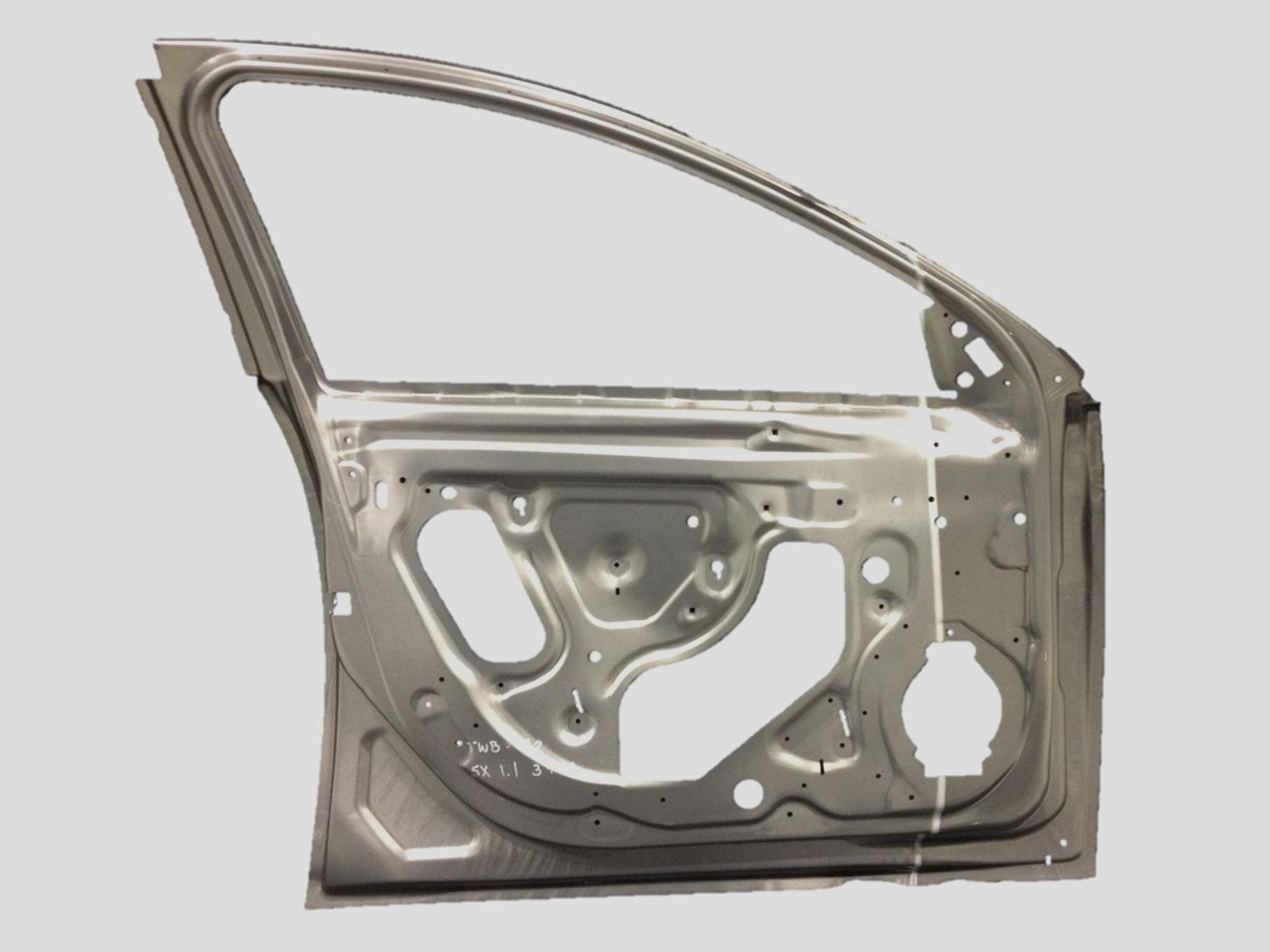

ورق آلومینیومی می‌تواند در برخی پنل‌های بدنه، درها، کاپوت، درِ صندوق و سایر قطعات حمل‌ونقلی مورد استفاده قرار گیرد.
انجمن آلومینیوم آمریکا نیز استفاده از ورق آلومینیوم را در پنل‌های بدنه خودرو و سایر کاربردهای حمل‌ونقل تأیید می‌کند.
یکی از مهم‌ترین دلایل استفاده از آلومینیوم، کاهش جرم قطعات است. البته انتخاب آلومینیوم به معنی برتری مطلق آن نسبت به فولاد نیست. هزینه، شکل‌دهی، اتصال، طراحی سازه و نوع آلیاژ همگی باید در تصمیم‌گیری لحاظ شوند.
تفاوت ورق فولادی و آلومینیومی در خودرو
| ویژگی | فولاد | آلومینیوم |
|---|---|---|
| چگالی | بالاتر | پایین‌تر |
| استحکام | بسیار متنوع و قابل مهندسی | وابسته به آلیاژ و عملیات حرارتی |
| شکل‌دهی | مناسب، بسته به گرید | مناسب، بسته به آلیاژ |
| مقاومت خوردگی | نیازمند سیستم حفاظتی مناسب | مقاومت ذاتی بهتر در بسیاری از شرایط |
| هزینه | معمولاً اقتصادی‌تر | معمولاً گران‌تر |
| جوشکاری و اتصال | فرآیندهای بسیار توسعه‌یافته | نیازمند روش‌های مناسب اتصال |
| کاربرد | بدنه، شاسی و قطعات سازه‌ای | بدنه، پنل‌ها و قطعات سبک‌وزن |
بنابراین نمی‌توان گفت یکی از این دو ماده همیشه بهتر است. انتخاب صحیح به نوع قطعه و هدف طراحی بستگی دارد.
ضخامت ورق خودرو چقدر است؟
یکی از پرسش‌های رایج این است که ورق بدنه خودرو چند میلی‌متر ضخامت دارد.
پاسخ مشخص و یکسانی برای تمام خودروها وجود ندارد. ضخامت به نوع قطعه، جنس ورق، گرید فولاد، فرآیند تولید، الزامات ایمنی و طراحی سازه بستگی دارد.
برای همین، نباید تصور کرد تمام قسمت‌های یک خودرو با یک ضخامت تولید می‌شوند.
پنل‌های ظاهری، تقویت‌کننده‌ها، ستون‌ها، کف خودرو و قطعات شاسی می‌توانند ضخامت و گرید متفاوتی داشته باشند.
در نتیجه، هنگام صحبت درباره ضخامت ورق خودرو بهتر است به‌جای یک عدد ثابت، از عبارت بازه و ضخامت متناسب با قطعه استفاده کنیم.
نکته مهم این است که در فولادهای پیشرفته، افزایش استحکام ماده می‌تواند به مهندسان اجازه دهد برخی قطعات را با طراحی سبک‌تر و در عین حال مقاوم تولید کنند.
ضخامت بیشتر همیشه بهتر نیست
افزایش ضخامت ورق به‌صورت مستقیم به معنی بهتر شدن قطعه نیست.
اگر ورق بیش از نیاز پروژه ضخیم انتخاب شود، وزن و هزینه افزایش پیدا می‌کند. از سوی دیگر، اگر ضخامت بیش از حد کاهش پیدا کند، ممکن است استحکام، دوام یا قابلیت تولید قطعه تحت تأثیر قرار گیرد.
بنابراین طراحی مهندسی باید بین چند عامل تعادل برقرار کند:
استحکام + وزن + شکل‌پذیری + هزینه + دوام
این موضوع یکی از دلایل اصلی توسعه فولادهای AHSS است؛ یعنی رسیدن به استحکام موردنیاز بدون اینکه همیشه مجبور به افزایش ضخامت باشیم.

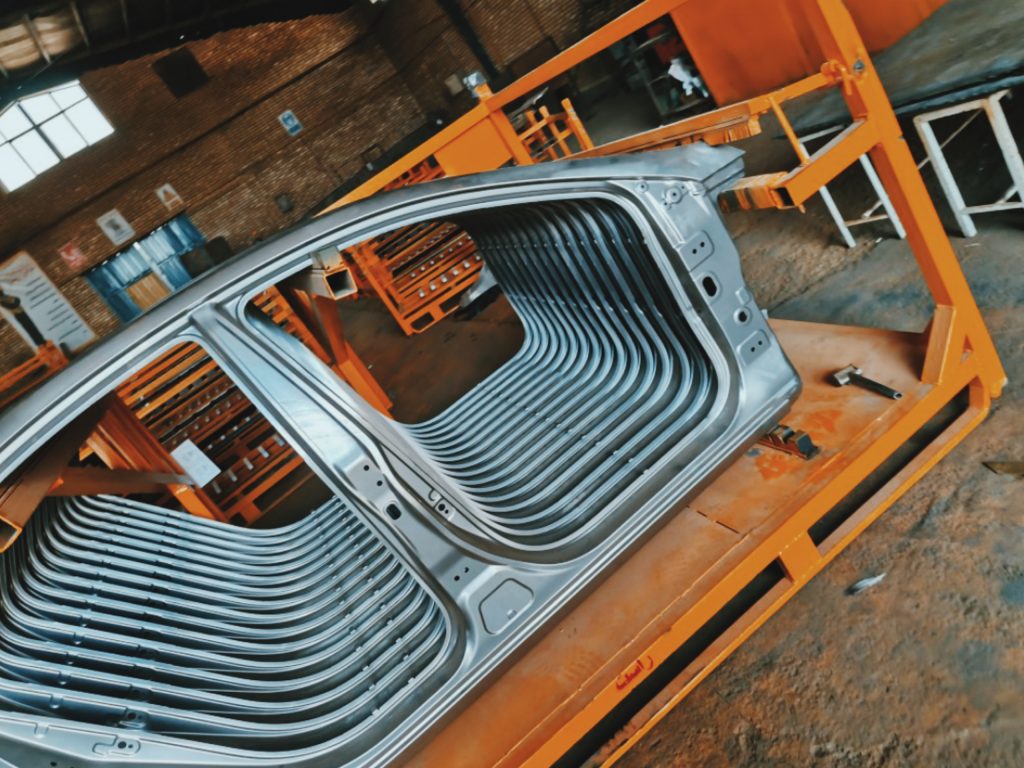

ورق خودرو چگونه شکل داده می‌شود؟
پس از انتخاب ماده، ورق باید به شکل قطعه موردنظر تبدیل شود.
یکی از روش‌های اصلی، پرس‌کاری و Stamping است.
در این فرآیند، ورق توسط قالب تحت نیرو قرار می‌گیرد و به شکل نهایی نزدیک می‌شود.
فرآیندهای شکل‌دهی باید با ویژگی‌های ماده هماهنگ باشند. برای مثال، ورقی که استحکام بسیار بالایی دارد ممکن است رفتار متفاوتی نسبت به یک ورق نرم و شکل‌پذیر داشته باشد.
به همین دلیل، انتخاب جنس ورق و طراحی قالب باید هم‌زمان بررسی شوند.
نقش ورق در ایمنی خودرو

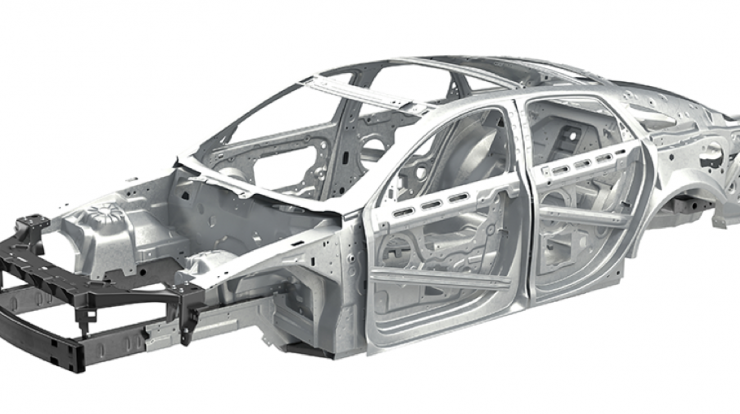

نوع ورق فقط روی ظاهر خودرو تأثیر ندارد؛ بلکه می‌تواند در عملکرد سازه‌ای خودرو نیز نقش داشته باشد.
در قسمت‌هایی از خودرو که وظیفه جذب یا مدیریت نیروهای ناشی از تصادف را دارند، انتخاب گرید مناسب فولاد و طراحی هندسی قطعه اهمیت زیادی دارد.
فولادهای AHSS به همین دلیل در صنعت خودرو اهمیت پیدا کرده‌اند. این مواد می‌توانند ترکیبی از استحکام، شکل‌پذیری و قابلیت تولید موردنیاز برای طراحی‌های مدرن را فراهم کنند.
البته ایمنی خودرو نتیجه یک ماده خاص نیست؛ بلکه حاصل ترکیب طراحی سازه، مواد، اتصالات، سیستم‌های ایمنی و فرآیندهای تولید است.
چگونه نوع ورق مناسب برای یک قطعه خودرو انتخاب می‌شود؟
برای انتخاب ورق، ابتدا باید کاربرد قطعه مشخص شود.
سپس موارد زیر بررسی می‌شوند:
- میزان استحکام موردنیاز
- وزن مجاز قطعه
- شکل و هندسه قطعه
- میزان تغییر شکل در فرآیند تولید
- قابلیت جوشکاری
- مقاومت خوردگی
- کیفیت سطح
- ضخامت موردنیاز
- هزینه تولید
- روش اتصال
- تیراژ تولید
- شرایط کاری قطعه
در نهایت، ماده‌ای انتخاب می‌شود که بتواند بین عملکرد فنی و هزینه تولید تعادل ایجاد کند.
ارتباط نوع ورق با برش لیزر و CNC
انتخاب ورق تنها روی محصول نهایی تأثیر نمی‌گذارد؛ بلکه فرآیند ساخت را نیز تحت تأثیر قرار می‌دهد.
در صنایع ورق‌کاری، روش‌هایی مانند برش لیزر، پانچ CNC و خم‌کاری باید متناسب با جنس، ضخامت و شکل قطعه انتخاب شوند.
برای مثال، ورق‌های با استحکام بالا ممکن است هنگام خم‌کاری رفتار متفاوتی نسبت به فولادهای معمولی داشته باشند و موضوعاتی مانند برگشت فنری اهمیت بیشتری پیدا کند.
بنابراین در پروژه‌های صنعتی، طراحی قطعه، انتخاب جنس ورق و انتخاب فرآیند تولید باید در کنار یکدیگر بررسی شوند.
آینده ورق‌های مورد استفاده در خودرو
صنعت خودرو به سمت کاهش وزن، افزایش ایمنی و بهبود بهره‌وری حرکت می‌کند. به همین دلیل، توسعه فولادهای پیشرفته و استفاده هدفمند از مواد سبک‌تر همچنان ادامه دارد.
WorldAutoSteel در آخرین راهنمای کاربرد AHSS تأکید کرده است که آینده این حوزه فقط به تولید گریدهای جدید وابسته نیست؛ بلکه بهینه‌سازی شکل‌دهی، اتصال و فرآیند تولید نیز اهمیت زیادی دارد.
از سوی دیگر، استفاده از آلومینیوم نیز در برخی بخش‌های خودرو و به‌خصوص در روند توسعه خودروهای برقی مورد توجه قرار گرفته است.
در نتیجه، احتمالاً آینده صنعت خودرو به استفاده از یک ماده واحد محدود نخواهد بود، بلکه ترکیبی هوشمندانه از فولادهای مختلف، آلومینیوم و سایر مواد مهندسی‌شده خواهد بود.
جمع‌بندی
ورق مورد استفاده در خودرو فقط یک نوع فلز با ضخامت مشخص نیست. صنعت خودرو از طیف گسترده‌ای از مواد شامل فولادهای معمولی، گالوانیزه، HSS، AHSS، فولادهای دوفازی، فولادهای فوق‌مقاوم و آلومینیوم استفاده می‌کند.
هرکدام از این مواد برای شرایط خاصی مناسب هستند.
ورق‌های معمولی معمولاً قابلیت شکل‌دهی و تولید مناسبی دارند؛ ورق‌های گالوانیزه برای افزایش مقاومت در برابر خوردگی اهمیت دارند؛ فولادهای AHSS امکان دستیابی به استحکام بالاتر همراه با طراحی سبک‌تر را فراهم می‌کنند و آلومینیوم نیز در برخی کاربردها به کاهش جرم کمک می‌کند.
در نهایت، انتخاب بهترین ورق به یک سؤال ساده محدود نمی‌شود. باید مشخص شود قطعه چه وظیفه‌ای دارد، چه مقدار نیرو تحمل می‌کند، چگونه تولید می‌شود، چه وزنی باید داشته باشد و در چه محیطی کار خواهد کرد.
به همین دلیل، انتخاب جنس و ضخامت ورق یکی از مراحل مهم طراحی و تولید قطعات فلزی خودرو است.
سوالات متداول
بهترین ورق برای بدنه خودرو چیست؟
یک پاسخ واحد وجود ندارد. نوع ورق به قسمت خودرو، طراحی، استحکام موردنیاز، شکل‌دهی، وزن و هزینه بستگی دارد.
ورق گالوانیزه چرا در خودرو استفاده می‌شود؟
پوشش روی به افزایش مقاومت فولاد در برابر خوردگی کمک می‌کند و به همین دلیل ورق‌های گالوانیزه در برخی قطعات خودرو کاربرد دارند.
AHSS چیست؟
AHSS مخفف Advanced High-Strength Steel یا فولاد پیشرفته با استحکام بالا است. این فولادها برای دستیابی به ترکیب مناسبی از استحکام، شکل‌پذیری و کاهش وزن در خودرو توسعه یافته‌اند.
آیا آلومینیوم از فولاد بهتر است؟
خیر. آلومینیوم و فولاد هرکدام مزایا و محدودیت‌های خود را دارند. انتخاب ماده باید بر اساس کاربرد، وزن، استحکام، هزینه و فرآیند تولید انجام شود.
ضخامت ورق بدنه خودرو چقدر است؟
ضخامت ثابت نیست و به قطعه و طراحی خودرو بستگی دارد. پنل‌های بدنه و قطعات سازه‌ای می‌توانند ضخامت‌ها و گریدهای متفاوتی داشته باشند.
آیا ورق ضخیم‌تر همیشه مقاومت بیشتری دارد؟
لزوماً نه. گرید ماده، هندسه قطعه، طراحی سازه و فرآیند تولید نیز روی مقاومت نهایی تأثیر دارند.
فولاد دوفازی چیست؟
فولاد Dual Phase یکی از خانواده‌های فولادهای پیشرفته است که برای دستیابی به ترکیبی از استحکام و شکل‌پذیری مناسب توسعه یافته است.
چرا صنعت خودرو از فولادهای AHSS استفاده می‌کند؟
زیرا این فولادها می‌توانند امکان طراحی قطعات سبک‌تر و در عین حال مقاوم را فراهم کنند و در بخش‌هایی از سازه خودرو به بهبود عملکرد ایمنی و کاهش جرم کمک کنند.
