درجه IK چیست و چه تفاوتی با استاندارد IP دارد؟
وقتی صحبت از طراحی و ساخت باکس فلزی، تابلو برق یا محفظه تجهیزات صنعتی می‌شود، فقط مقاومت در برابر گردوغبار و آب اهمیت ندارد. تجهیزات صنعتی ممکن است در محیط کارگاهی، کارخانه، فضای باز یا محل نصب در معرض ضربه، برخورد ابزار، سقوط اجسام و فشارهای مکانیکی قرار بگیرند. به همین دلیل، علاوه بر استاندارد IP، پارامتر دیگری با نام درجه IK برای بررسی مقاومت محفظه در برابر ضربه‌های مکانیکی مورد استفاده قرار می‌گیرد.
استاندارد IK در استاندارد IEC 62262 تعریف شده و مشخص می‌کند یک محفظه تجهیزات الکتریکی تا چه میزان در برابر ضربه‌های مکانیکی خارجی مقاومت می‌کند. در مقابل، استاندارد IEC 60529 با کد IP، میزان حفاظت محفظه در برابر ورود اجسام جامد و آب را مشخص می‌کند.
بنابراین، IP و IK دو مفهوم متفاوت هستند؛ اما در طراحی یک باکس فلزی صنعتی، معمولاً باید هر دو مورد در کنار یکدیگر بررسی شوند.
درجه IK چیست؟
IK یک کد دو رقمی است که میزان مقاومت یک محفظه در برابر ضربه مکانیکی خارجی را مشخص می‌کند.
این استاندارد با عنوان Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts شناخته می‌شود و در IEC 62262 تعریف شده است. نسخه تجمیعی فعلی این استاندارد شامل اصلاحیه سال 2021 نیز می‌شود.
برای مثال، وقتی روی مشخصات یک باکس عبارت IK08 نوشته شده است، یعنی محفظه در آزمون مربوط به سطح IK08، در برابر انرژی ضربه مشخص‌شده در استاندارد مقاومت کرده است.
درجه‌های IK از IK00 تا IK10 تعریف می‌شوند؛ هرچه عدد بالاتر باشد، سطح مقاومت در برابر ضربه بیشتر است.

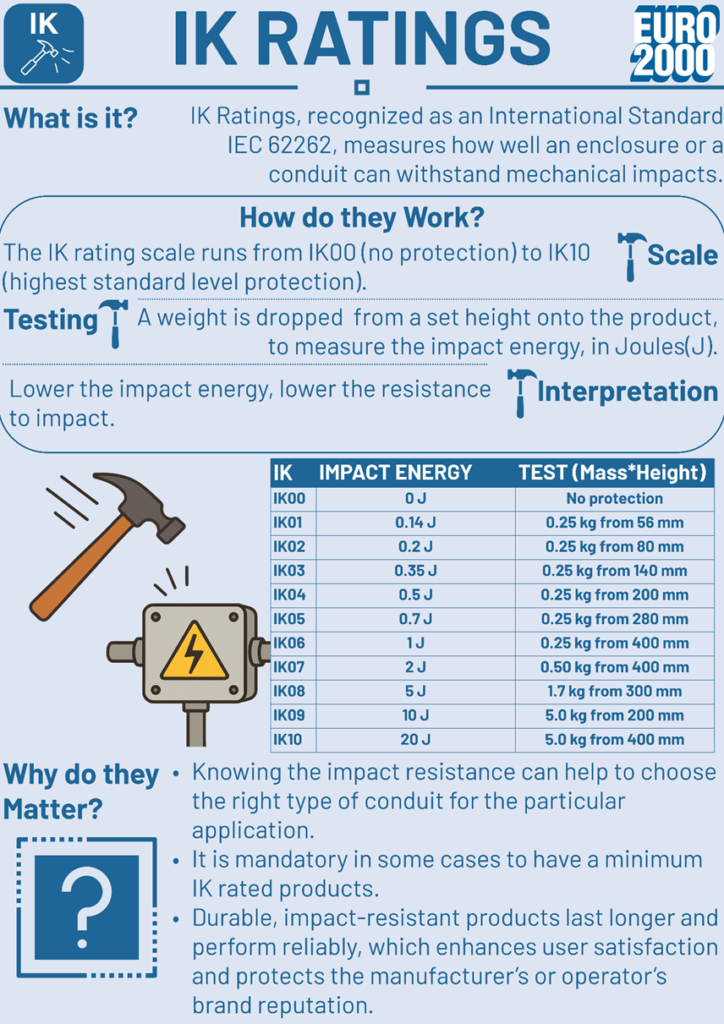

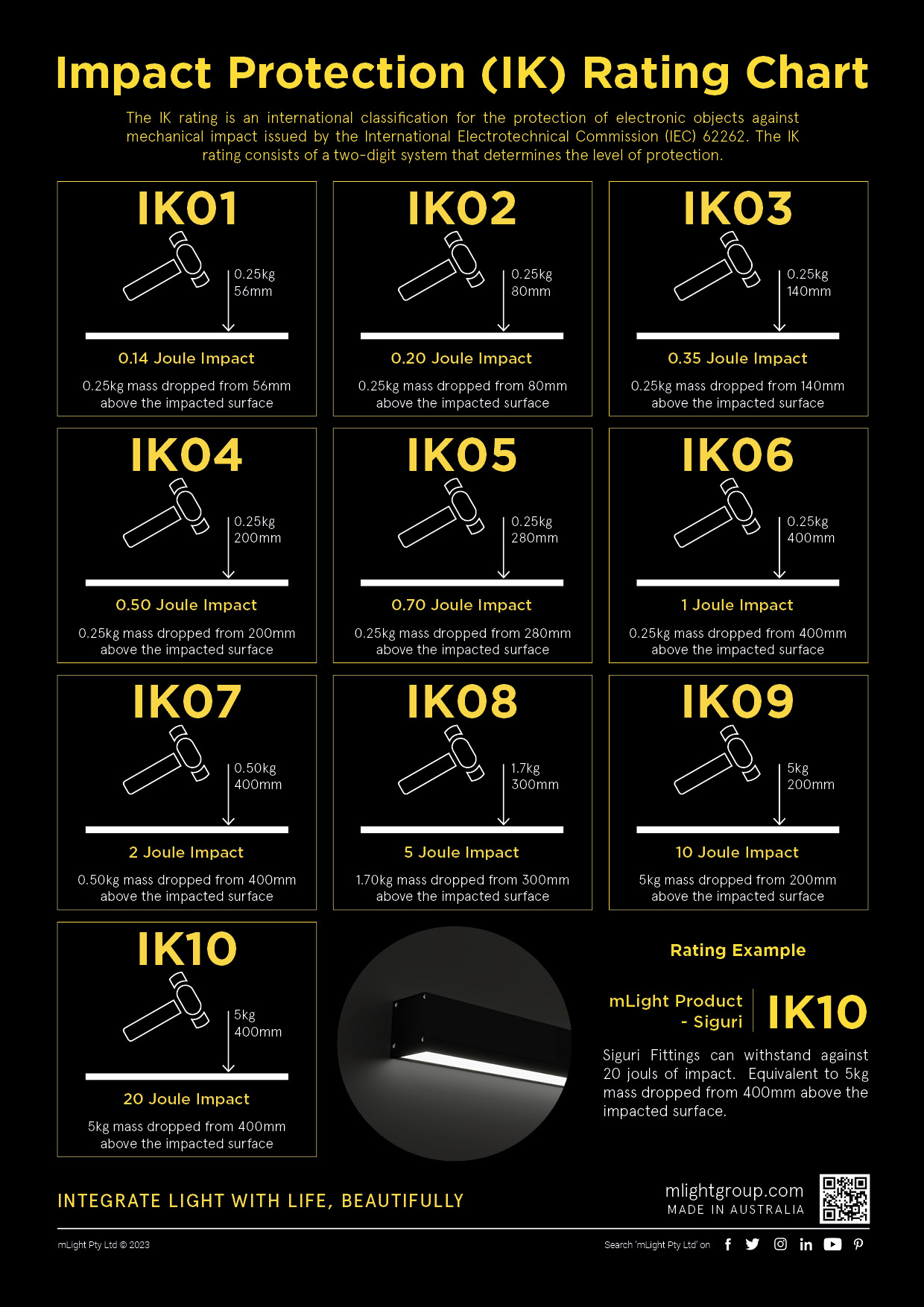

جدول درجه‌های IK
| درجه | انرژی ضربه |
|---|---|
| IK00 | بدون حفاظت در برابر ضربه |
| IK01 | 0.14 ژول |
| IK02 | 0.20 ژول |
| IK03 | 0.35 ژول |
| IK04 | 0.50 ژول |
| IK05 | 0.70 ژول |
| IK06 | 1 ژول |
| IK07 | 2 ژول |
| IK08 | 5 ژول |
| IK09 | 10 ژول |
| IK10 | 20 ژول |
این مقادیر در منابع فنی ABB برای آزمون‌های مربوط به IEC 62262 نیز ارائه شده‌اند. برای نمونه، IK08 معادل انرژی ضربه 5 ژول و IK10 معادل 20 ژول است.
بنابراین، اختلاف بین IK08 و IK10 فقط یک عدد روی کاغذ نیست؛ IK10 چهار برابر انرژی ضربه IK08 را پوشش می‌دهد.

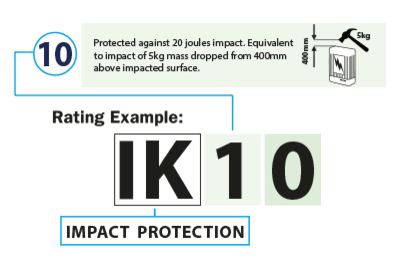

IK10 یعنی چه؟
IK10 بالاترین سطح متداول در محدوده کد IK است و برای مقاومت در برابر انرژی ضربه 20 ژول تعریف می‌شود.
در نمونه آزمون ارائه‌شده توسط ABB، این سطح با جرم 5 کیلوگرم و ارتفاع سقوط 400 میلی‌متر مرتبط شده است. البته نباید این موضوع را به این معنا تفسیر کرد که هر جسم 5 کیلوگرمی از هر ارتفاعی به محفظه برخورد کند و محفظه الزاماً سالم بماند؛ آزمون استاندارد، شرایط مشخص و کنترل‌شده‌ای دارد.
در نتیجه، اگر یک پروژه صنعتی نیازمند مقاومت مکانیکی بالایی باشد، IK10 می‌تواند یکی از مشخصات مهم برای انتخاب یا طراحی محفظه باشد.

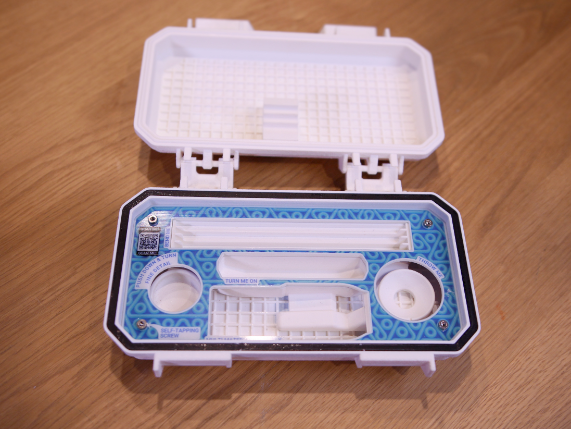

تفاوت اصلی IK و IP چیست؟
تفاوت اصلی بسیار ساده است:
IP = حفاظت در برابر ورود عوامل خارجی مانند گردوغبار و آب
IK = حفاظت در برابر ضربه مکانیکی
استاندارد IEC 60529 کد IP را برای طبقه‌بندی درجه حفاظت محفظه‌های تجهیزات الکتریکی در برابر ورود اجسام جامد و آب تعریف می‌کند.
برای مثال:
IP66
به مقاومت محفظه در برابر گردوغبار و شرایط مشخصی از ورود آب مربوط است.
اما:
IK08
به مقاومت محفظه در برابر ضربه مکانیکی مربوط می‌شود.
بنابراین IP66 به‌تنهایی به معنی مقاوم بودن محفظه در برابر ضربه شدید نیست و IK08 نیز اطلاعاتی درباره آب‌بندی محفظه ارائه نمی‌کند.
آیا IP و IK جایگزین یکدیگر هستند؟
خیر.
این دو استاندارد عملکرد متفاوتی را بررسی می‌کنند.
فرض کنید یک باکس فلزی برای نصب در فضای بیرونی طراحی شده است. در چنین شرایطی ممکن است طراح به موارد زیر نیاز داشته باشد:
IP66 + IK08
در این حالت، IP66 مشخص‌کننده سطح حفاظت در برابر گردوغبار و آب است و IK08 سطح مقاومت مکانیکی محفظه را مشخص می‌کند.
حتی در محصولات تجاری واقعی نیز ترکیب IP و IK کاملاً رایج است. برای مثال، Schneider Electric در برخی محفظه‌های فولادی خود مشخصات IP66 و IK08 را هم‌زمان اعلام می‌کند.
در نتیجه، این دو کد را باید مکمل یکدیگر دانست، نه جایگزین.
چرا درجه IK برای باکس فلزی اهمیت دارد؟
یک باکس صنعتی ممکن است در محیطی نصب شود که احتمال برخورد مکانیکی در آن زیاد است.
برای مثال، محفظه ممکن است در نزدیکی:
- ماشین‌آلات صنعتی
- خطوط تولید
- کارگاه‌های تعمیراتی
- تجهیزات حمل‌ونقل
- انبارها
- پارکینگ‌ها
- محیط‌های عمومی
- تجهیزات فضای باز
- تابلوهای برق
- سیستم‌های کنترل صنعتی
قرار داشته باشد.
در چنین محیط‌هایی احتمال برخورد ابزار، قطعات، چرخ‌دستی یا سایر تجهیزات وجود دارد.
بنابراین، انتخاب صرفاً بر اساس ابعاد و ضخامت ورق کافی نیست. مقاومت مکانیکی واقعی محفظه نیز باید متناسب با شرایط نصب انتخاب شود.
آیا ضخامت ورق، درجه IK را تعیین می‌کند؟
خیر؛ این یکی از نکات مهم در طراحی باکس فلزی است.
ممکن است تصور شود هرچه ضخامت ورق بیشتر باشد، درجه IK نیز حتماً بالاتر خواهد بود. در عمل، مقاومت در برابر ضربه فقط به ضخامت ورق وابسته نیست.
عوامل مختلفی می‌توانند روی عملکرد مکانیکی محفظه تأثیر بگذارند، از جمله:
- جنس ورق
- ضخامت ورق
- فرم و هندسه بدنه
- خم‌های ایجادشده در ورق
- وجود تقویت‌کننده‌ها
- طراحی درب
- نوع لولا
- نوع قفل
- نحوه اتصال قطعات
- ابعاد محفظه
- پنجره یا قسمت شفاف
- نحوه نصب محفظه
Schneider Electric نیز در یک نمونه فنی نشان می‌دهد که دستیابی به IK10 الزاماً به معنی استفاده از ورق فولادی 2 میلی‌متری نیست؛ زیرا مقاومت مکانیکی یک محفظه به مجموعه طراحی آن مربوط می‌شود، نه صرفاً ضخامت ورق.
بنابراین افزایش ضخامت ورق می‌تواند در برخی طراحی‌ها به استحکام کمک کند، اما نمی‌توان صرفاً بر اساس ضخامت، یک درجه IK مشخص را ادعا کرد.
تست IK چگونه انجام می‌شود؟
در آزمون IK، محفظه تحت یک ضربه مکانیکی کنترل‌شده قرار می‌گیرد.
انرژی ضربه بر اساس جرم و ارتفاع سقوط جسم آزمون تعیین می‌شود. برای مثال، در سطوح بالاتر:
IK08 → 5 ژول
IK09 → 10 ژول
IK10 → 20 ژول
در مستندات ABB، برای IK08 از جرم 1.7 کیلوگرم و ارتفاع حدود 300 میلی‌متر و برای IK10 از جرم 5 کیلوگرم و ارتفاع 400 میلی‌متر در نمونه آزمون استفاده شده است.
نکته مهم این است که آزمون استاندارد باید با روش، تجهیزات و شرایط مشخص انجام شود. بنابراین انجام یک ضربه آزمایشی ساده در کارگاه، به‌تنهایی معادل دریافت یا اثبات یک رتبه IK استاندارد نیست.
کدام قسمت‌های باکس باید در طراحی IK مورد توجه قرار بگیرند؟
وقتی هدف رسیدن به مقاومت مکانیکی مشخصی است، نباید فقط بدنه اصلی باکس را در نظر گرفت.
بدنه
بدنه باید بتواند انرژی ضربه را بدون تغییر شکل نامطلوب تحمل کند. فرم خم‌ها و تقویت‌کننده‌ها نیز اهمیت زیادی دارند.
درب
درب یکی از حساس‌ترین بخش‌های محفظه است. در یک ضربه، علاوه بر خود ورق، لولاها، قفل‌ها و نقاط اتصال نیز تحت تنش قرار می‌گیرند.
پنجره
اگر روی درب از پنجره شفاف استفاده شود، مقاومت مکانیکی آن نیز اهمیت پیدا می‌کند. به همین دلیل ممکن است یک محفظه با درب فلزی و یک محفظه با درب شفاف، رتبه IK متفاوتی داشته باشند.
برای نمونه، Schneider Electric در یک خانواده محصول، برای نسخه درب ساده IK10 و برای نسخه دارای درب شیشه‌ای IK08 اعلام کرده است.
لولا و قفل
حتی اگر ورق بدنه مقاومت مناسبی داشته باشد، طراحی ضعیف لولا یا سیستم قفل می‌تواند عملکرد کلی محفظه را تحت تأثیر قرار دهد.
نقاط نصب
نحوه اتصال باکس به دیوار، پایه یا سازه نیز اهمیت دارد. محفظه‌ای که به‌درستی نصب نشده باشد، ممکن است هنگام ضربه رفتار متفاوتی نسبت به شرایط طراحی‌شده داشته باشد.
تفاوت IK08 و IK10 چیست؟
IK08 و IK10 از رایج‌ترین رتبه‌هایی هستند که ممکن است در مشخصات محفظه‌های صنعتی مشاهده شوند.
| ویژگی | IK08 | IK10 |
|---|---|---|
| انرژی ضربه | 5 ژول | 20 ژول |
| سطح مقاومت | بالا | بسیار بالا |
| کاربرد معمول | بسیاری از محفظه‌های صنعتی | محیط‌های با احتمال ضربه شدیدتر |
| نسبت انرژی به IK08 | 1× | 4× |
بنابراین IK10 از نظر انرژی آزمون، چهار برابر IK08 است.
البته انتخاب IK10 همیشه به معنی بهتر بودن برای همه پروژه‌ها نیست. اگر محیط نصب به چنین مقاومت بالایی نیاز نداشته باشد، افزایش سطح حفاظت می‌تواند هزینه، وزن یا پیچیدگی طراحی را افزایش دهد.
برای یک باکس صنعتی چه درجه IK مناسب است؟
پاسخ به شرایط پروژه بستگی دارد.
برای انتخاب صحیح باید محیط نصب را بررسی کرد:
محیط کنترل‌شده:
اگر احتمال برخورد مکانیکی بسیار کم باشد، ممکن است نیاز به سطح بالای IK وجود نداشته باشد.
کارخانه و محیط صنعتی:
در محیط‌های صنعتی معمولاً احتمال برخورد تجهیزات بیشتر است؛ بنابراین IK08 یا بالاتر می‌تواند گزینه قابل بررسی باشد.
محیط‌های پرتردد یا در معرض ضربه:
اگر محفظه در معرض برخورد ابزار، تجهیزات حمل‌ونقل یا اجسام سنگین قرار داشته باشد، ممکن است IK09 یا IK10 مورد نیاز باشد.
در نهایت، درجه IK نباید صرفاً بر اساس یک عدد انتخاب شود؛ بلکه باید از الزامات پروژه، محل نصب و استاندارد محصول موردنظر استخراج شود.
آیا یک باکس فلزی می‌تواند هم IP66 و هم IK10 باشد؟
بله.
این دو مشخصه مستقل از یکدیگر هستند و یک محفظه می‌تواند هم حفاظت محیطی بالایی داشته باشد و هم مقاومت مکانیکی بالا.
برای مثال، محصولات صنعتی موجود در بازار با ترکیب‌هایی مانند IP66 و IK08 یا IP44 و IK10 ارائه می‌شوند. این موضوع نشان می‌دهد که IP و IK دو ویژگی جداگانه هستند که می‌توانند در یک محصول کنار هم قرار بگیرند.
البته دستیابی هم‌زمان به یک IP بالا و IK بالا نیازمند طراحی مناسب درب، آب‌بندی، قفل، لولا، ورق، اتصالات و سایر اجزای محفظه است.
IK چه ارتباطی با طراحی سفارشی باکس فلزی دارد؟
در پروژه‌های سفارشی، مشخص کردن درجه IK از ابتدای طراحی اهمیت زیادی دارد.
اگر مشتری فقط ابعاد باکس را مشخص کند اما درباره شرایط محیطی و مقاومت مکانیکی توضیحی ندهد، ممکن است محصول از نظر اندازه مناسب باشد اما برای شرایط واقعی نصب، مقاومت کافی نداشته باشد.
بهتر است هنگام سفارش باکس فلزی موارد زیر مشخص شوند:
- ابعاد داخلی و خارجی
- جنس ورق
- ضخامت ورق
- محل نصب
- فضای داخلی تجهیزات
- وزن تجهیزات
- وجود درب
- نوع درب
- نوع قفل
- نوع لولا
- وجود پنجره
- درجه IP موردنیاز
- درجه IK موردنیاز
- شرایط دمایی
- شرایط محیطی
- میزان احتمال برخورد مکانیکی
به این ترتیب، طراحی نهایی می‌تواند از ابتدا بر اساس نیاز واقعی پروژه انجام شود.
اشتباهات رایج درباره درجه IK
اشتباه اول: IK همان IP است
خیر. IP برای حفاظت در برابر ورود جامدات و آب است؛ IK برای مقاومت در برابر ضربه مکانیکی.
اشتباه دوم: IK10 یعنی محفظه در برابر هر ضربه‌ای مقاوم است
خیر. IK10 نشان‌دهنده عملکرد در شرایط آزمون مشخص استاندارد است و نباید آن را به مقاومت نامحدود در برابر همه انواع ضربه تعمیم داد.
اشتباه سوم: ضخامت بیشتر ورق همیشه یعنی IK بالاتر
لزومی ندارد. طراحی کلی محفظه، درب، اتصالات، تقویت‌کننده‌ها و سایر اجزا نیز اهمیت دارند.
اشتباه چهارم: IP66 یعنی محفظه ضدضربه است
IP66 چنین مفهومی ندارد. برای بررسی مقاومت مکانیکی باید درجه IK نیز مشخص شود.
اشتباه پنجم: هر باکس فلزی که ظاهراً محکم است IK10 دارد
خیر. ظاهر یا ضخامت یک محصول به‌تنهایی برای ادعای یک رتبه استاندارد کافی نیست. درجه IK باید مطابق روش آزمون مربوطه ارزیابی شود.
هنگام سفارش باکس فلزی چه چیزی را بپرسیم؟
اگر برای یک پروژه صنعتی قصد سفارش محفظه فلزی دارید، بهتر است قبل از تولید این موارد مشخص شوند:
۱. باکس در چه محیطی نصب می‌شود؟
۲. احتمال برخورد مکانیکی چقدر است؟
۳. چه درجه IK مورد نیاز است؟
۴. چه درجه IP مورد نیاز است؟
۵. آیا باکس در فضای داخلی یا خارجی نصب می‌شود؟
۶. آیا روی درب پنجره یا تجهیزات خاصی قرار می‌گیرد؟
۷. تجهیزات داخلی چه وزنی دارند؟
۸. آیا محفظه نیاز به تقویت مکانیکی دارد؟
این اطلاعات به طراح کمک می‌کند محفظه‌ای متناسب با شرایط واقعی پروژه طراحی کند.
جمع‌بندی
درجه IK یکی از مشخصات مهم در طراحی محفظه‌ها و باکس‌های تجهیزات الکتریکی و صنعتی است. این کد بر اساس استاندارد IEC 62262، مقاومت محفظه در برابر ضربه‌های مکانیکی خارجی را مشخص می‌کند. بالاترین سطح این کد، IK10، با انرژی ضربه 20 ژول تعریف می‌شود.
در مقابل، استاندارد IP بر اساس IEC 60529 به میزان حفاظت محفظه در برابر ورود اجسام جامد و آب مربوط می‌شود.
بنابراین اگر در مشخصات یک باکس عبارت IP66 IK08 را مشاهده کردید، باید بدانید که این دو بخش دو ویژگی متفاوت را بیان می‌کنند: IP66 درباره حفاظت محیطی و IK08 درباره مقاومت مکانیکی در برابر ضربه است.
در طراحی یک باکس فلزی صنعتی حرفه‌ای، انتخاب هم‌زمان IP و IK بر اساس شرایط واقعی نصب می‌تواند از آسیب به تجهیزات داخلی جلوگیری کرده و دوام و قابلیت اطمینان محفظه را افزایش دهد.
سوالات متداول
IK در تجهیزات صنعتی به چه معناست؟
IK کدی برای مشخص کردن میزان مقاومت محفظه تجهیزات در برابر ضربه‌های مکانیکی خارجی است و بر اساس IEC 62262 تعریف می‌شود.
بالاترین درجه IK چیست؟
IK10 بالاترین سطح کد IK است و با انرژی ضربه 20 ژول مرتبط است.
تفاوت IP و IK چیست؟
IP میزان حفاظت در برابر ورود اجسام جامد و آب را مشخص می‌کند، در حالی که IK میزان مقاومت در برابر ضربه مکانیکی را نشان می‌دهد.
آیا IP66 از ضربه محافظت می‌کند؟
خیر. IP66 مربوط به حفاظت در برابر گردوغبار و آب است و برای تعیین مقاومت در برابر ضربه باید درجه IK بررسی شود.
IK08 بهتر است یا IK10؟
IK10 از نظر مقاومت در برابر انرژی ضربه، سطح بالاتری از IK08 دارد؛ اما انتخاب بین این دو باید بر اساس شرایط واقعی پروژه انجام شود.
آیا ضخامت ورق تعیین‌کننده درجه IK است؟
خیر. ضخامت ورق یکی از عوامل طراحی است، اما فرم بدنه، درب، لولا، قفل، اتصالات و ساختار کلی محفظه نیز بر مقاومت مکانیکی تأثیر دارند.
آیا یک باکس می‌تواند هم IP66 و هم IK10 باشد؟
بله. IP و IK دو مشخصه مستقل هستند و یک محفظه می‌تواند هر دو رتبه را داشته باشد؛ مشروط به اینکه طراحی و آزمون‌های مربوطه الزامات هر دو را پوشش دهند.
چرا IK برای باکس‌های صنعتی مهم است؟
زیرا باکس‌های صنعتی ممکن است در معرض برخورد ابزار، تجهیزات، قطعات یا سایر ضربه‌های مکانیکی قرار بگیرند. انتخاب IK مناسب می‌تواند مقاومت محفظه را متناسب با این شرایط مشخص کند.
منبع:
- IEC – استاندارد IEC 62262، کد IK IEC 62262 – Degrees of protection against external mechanical impacts
- IEC – استاندارد IEC 60529، کد IP IEC 60529 – Degrees of protection provided by enclosures
- ABB – جدول درجات IK و انرژی ضربه ABB – IK Impact Resistance Guide
