مراحل ساخت باکس فلزی صنعتی از طراحی تا تولید
تولید باکس فلزی صنعتی یکی از تجهیزات مهم در بسیاری از صنایع مانند برق، مخابرات، اتوماسیون، شبکه، تجهیزات پزشکی و سیستمهای کنترل است. این محفظهها وظیفه محافظت از تجهیزات حساس در برابر ضربه، گردوغبار، رطوبت، حرارت و عوامل محیطی را بر عهده دارند.
ساخت یک باکس فلزی صنعتی استاندارد تنها به برش و خمکاری ورق محدود نمیشود؛ بلکه شامل مجموعهای از مراحل مهندسی، طراحی، تولید و کنترل کیفیت است. در تولید باکسهای سفارشی، تمامی جزئیات بر اساس نوع تجهیزات، شرایط محیطی و نیاز مشتری تعیین میشود.
در این مقاله مراحل کامل ساخت باکس فلزی صنعتی از مرحله طراحی تا تولید نهایی را بررسی میکنیم.
1. بررسی نیاز مشتری و تحلیل پروژه
اولین مرحله در ساخت باکس فلزی صنعتی، بررسی دقیق نیازهای پروژه است. در این مرحله تولیدکننده اطلاعات لازم را از مشتری دریافت میکند، مانند:
- ابعاد تجهیزات داخلی
- نوع کاربرد باکس
- شرایط محیط نصب
- میزان حفاظت مورد نیاز
- تعداد ورودی و خروجی کابلها
- نیاز به سیستم تهویه
- نوع رنگ و پوشش نهایی
برای مثال، یک باکس مورد استفاده در محیط کارخانه با یک محفظه مورد استفاده در فضای باز تفاوتهای زیادی دارد. در محیطهای صنعتی سخت معمولاً مقاومت در برابر گردوغبار، رطوبت و خوردگی اهمیت بیشتری پیدا میکند.

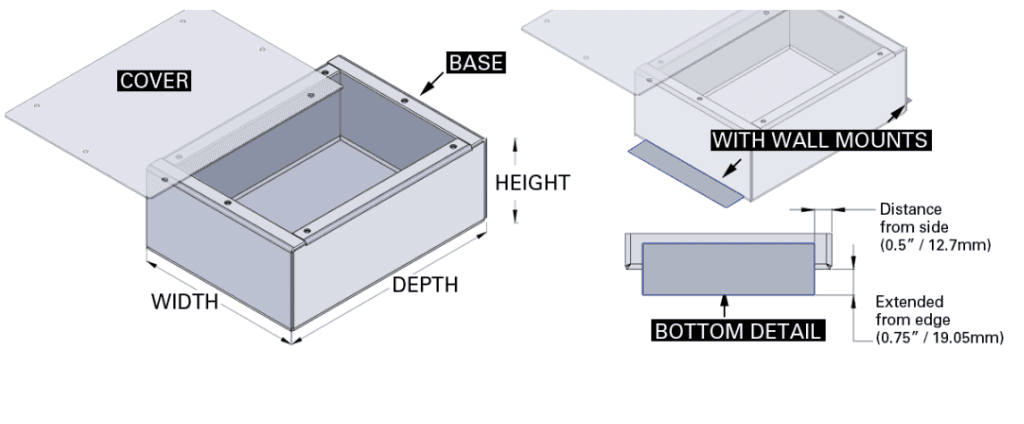

2. طراحی مهندسی باکس فلزی
پس از جمعآوری اطلاعات، مرحله طراحی آغاز میشود. طراحی معمولاً با نرمافزارهای مهندسی مانند SolidWorks یا AutoCAD انجام میشود.
در این مرحله موارد زیر مشخص میشوند:
- ابعاد دقیق بدنه
- ضخامت ورق فلزی
- محل نصب قطعات
- جای پیچها و اتصالات
- دریچههای تهویه
- محل عبور کابلها
- نوع درب و قفل
طراحی دقیق باعث میشود در مراحل تولید، خطا کاهش پیدا کند و محصول نهایی کاملاً مطابق نیاز پروژه ساخته شود.
3. انتخاب متریال مناسب
انتخاب جنس ورق یکی از مهمترین مراحل ساخت باکس فلزی است. معمولاً از متریالهای زیر استفاده میشود:
فولاد روغنی
برای بسیاری از کاربردهای عمومی صنعتی مناسب است و قابلیت رنگآمیزی خوبی دارد.
فولاد گالوانیزه
برای محیطهایی که احتمال رطوبت و خوردگی وجود دارد گزینه مناسبی است.
استیل ضدزنگ
در صنایع غذایی، دارویی و محیطهای خورنده استفاده میشود.
آلومینیوم
به دلیل وزن کم و مقاومت مناسب در برخی تجهیزات الکترونیکی کاربرد دارد.
انتخاب صحیح جنس فلز باعث افزایش عمر مفید باکس خواهد شد.

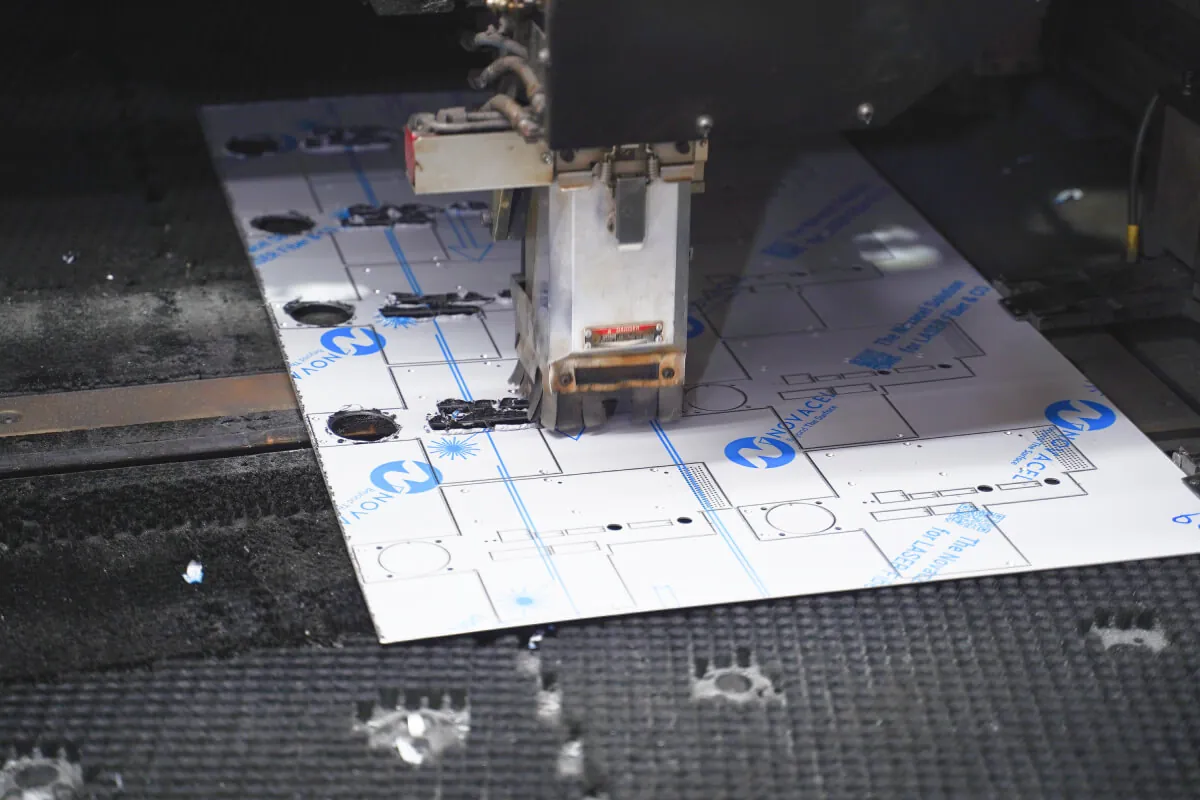

4. برش ورق فلزی
بعد از آماده شدن نقشه تولید، ورق فلزی وارد مرحله برش میشود.
برش معمولاً با روشهای زیر انجام میشود:
- برش لیزر CNC
- پانچ CNC
- برش مکانیکی
برش لیزر CNC به دلیل دقت بالا، کیفیت لبه مناسب و امکان ایجاد طرحهای پیچیده، یکی از بهترین روشها برای تولید باکسهای صنعتی محسوب میشود.
در این مرحله تمامی سوراخها، شیارها و قسمتهای مورد نیاز روی ورق ایجاد میشوند.

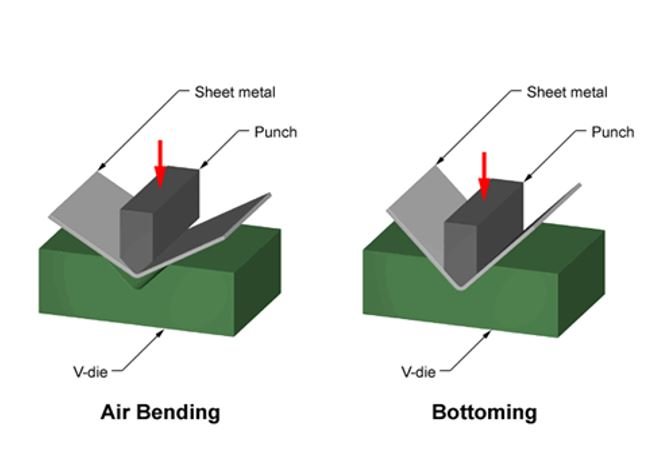

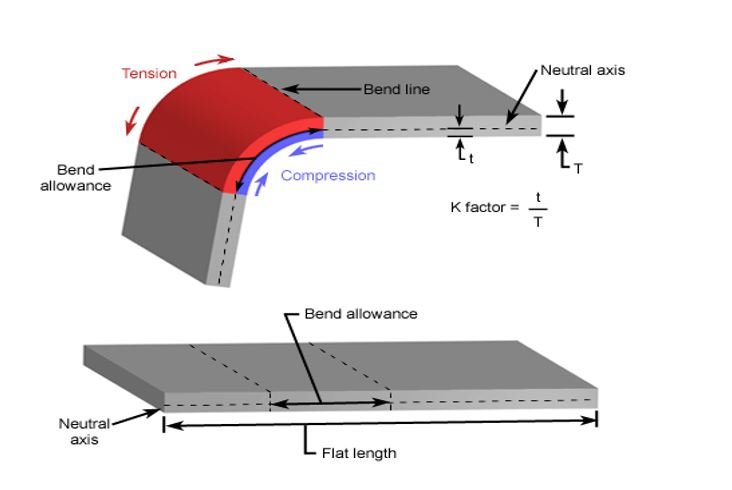

5. خمکاری ورق فلزی
پس از برش، ورقها وارد مرحله خمکاری میشوند.
هدف از خمکاری، تبدیل ورق تخت به فرم سهبعدی باکس است. این کار با دستگاههای خمکن CNC انجام میشود تا:
- زاویهها دقیق باشند
- ابعاد نهایی صحیح باشد
- استحکام بدنه افزایش پیدا کند
خمکاری صحیح نقش مهمی در کیفیت نهایی محصول دارد.
6. جوشکاری و مونتاژ اولیه
در این مرحله قطعات مختلف باکس به یکدیگر متصل میشوند.
روشهای رایج جوشکاری شامل:
- جوش MIG
- جوش TIG
- جوش نقطهای
است.
کیفیت جوشکاری اهمیت زیادی دارد زیرا باعث افزایش مقاومت مکانیکی و جلوگیری از نفوذ گردوغبار و رطوبت میشود.
پس از جوشکاری، سطح قطعات بررسی و در صورت نیاز پرداختکاری انجام میشود.
7. آمادهسازی سطح و رنگآمیزی
برای افزایش مقاومت باکس در برابر خوردگی، سطح فلز قبل از رنگآمیزی آمادهسازی میشود.
مراحل معمول شامل:
- چربیگیری
- شستوشوی صنعتی
- فسفاته کاری
- خشککردن
سپس رنگ الکترواستاتیک پودری روی سطح اعمال میشود.
مزایای رنگ الکترواستاتیک:
- مقاومت بالا در برابر ضربه
- دوام بیشتر
- ظاهر یکنواخت
- مقاومت در برابر خوردگی
8. نصب تجهیزات و مونتاژ نهایی
در این مرحله قطعات نهایی مانند موارد زیر نصب میشوند:
- لولا
- قفل
- فن تهویه
- فیلتر هوا
- ریل نصب تجهیزات
- پایهها
- گلند کابل
در رکها و سابرکها نیز تجهیزات داخلی مانند ریلها و پنلها نصب میشوند.
9. کنترل کیفیت نهایی
قبل از تحویل، باکس فلزی باید بررسی شود.
موارد کنترل کیفیت شامل:
- بررسی ابعاد
- کیفیت جوشها
- کیفیت رنگ
- عملکرد درب و قفل
- بررسی تهویه
- کنترل مقاومت بدنه
در پروژههای حساس ممکن است تستهای مربوط به استاندارد IP نیز انجام شود.
10. بستهبندی و ارسال محصول
آخرین مرحله، بستهبندی و ارسال باکس فلزی به محل پروژه است.
بستهبندی مناسب باعث جلوگیری از:
- خط و خش
- آسیب رنگ
- ضربه هنگام حمل
میشود.
چرا تولید باکس فلزی سفارشی اهمیت دارد؟
بسیاری از صنایع به دلیل تفاوت تجهیزات و شرایط کاری، نمیتوانند از محصولات آماده استفاده کنند. باکس سفارشی این امکان را فراهم میکند که:
- ابعاد دقیق مطابق تجهیزات باشد
- تهویه مناسب طراحی شود
- حفاظت بیشتری ایجاد شود
- هزینههای نگهداری کاهش یابد
- امکان توسعه آینده وجود داشته باشد
نتیجهگیری
ساخت باکس فلزی صنعتی یک فرآیند مهندسیشده است که از طراحی اولیه شروع شده و پس از انتخاب متریال، برش CNC، خمکاری، جوشکاری، رنگآمیزی و کنترل کیفیت به محصول نهایی تبدیل میشود.
انتخاب یک تولیدکننده متخصص باعث میشود باکس نهایی از نظر کیفیت، دوام، زیبایی و عملکرد مطابق استانداردهای صنعتی ساخته شود و بتواند سالها از تجهیزات حساس محافظت کند.
