معرفی انواع قفل، لولا و متعلقات باکسهای فلزی؛ راهنمای جامع انتخاب یراقآلات صنعتی

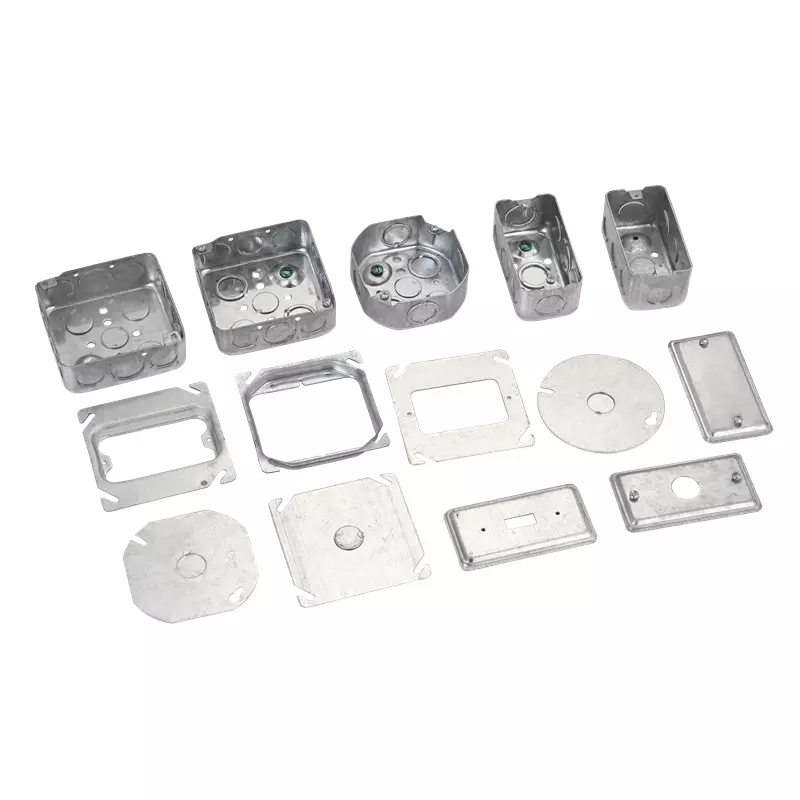

باکسهای فلزی یکی از مهمترین اجزای تجهیزات صنعتی، الکترونیکی، مخابراتی و اتوماسیون هستند. این محفظهها وظیفه حفاظت از تجهیزات حساس در برابر ضربه، گردوغبار، رطوبت، خوردگی و دسترسی افراد غیرمجاز را بر عهده دارند. با این حال، عملکرد یک باکس فلزی تنها به کیفیت ورق یا نوع رنگ آن محدود نمیشود؛ بلکه متعلقات و یراقآلاتی مانند قفل، لولا، گسکت، دستگیره، گلند کابل و سیستمهای تهویه نقش تعیینکنندهای در دوام، ایمنی و کارایی آن دارند.
انتخاب صحیح این قطعات نهتنها طول عمر محفظه را افزایش میدهد، بلکه باعث کاهش هزینههای تعمیر و نگهداری، بهبود آببندی و سهولت استفاده از تجهیزات میشود. در ادامه با مهمترین متعلقات باکسهای فلزی آشنا میشویم.

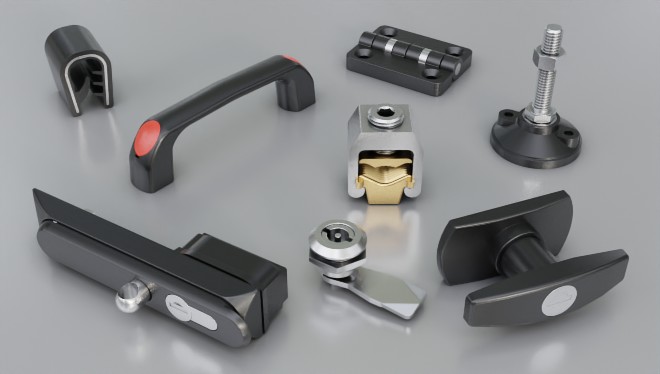

انواع قفل باکس فلزی
قفل Cam Lock
قفل Cam Lock یا قفل زبانهای یکی از رایجترین انواع قفل در باکسهای فلزی است. این قفل با چرخش کلید، زبانه داخلی را حرکت داده و درب را قفل یا باز میکند. سادگی نصب، قیمت مناسب و تنوع ابعاد از مهمترین مزایای آن است.
قفل Quarter Turn
این قفل تنها با یک چرخش ۹۰ درجه باز و بسته میشود و در تابلوهای برق و محفظههای صنعتی کاربرد فراوانی دارد. سرعت عملکرد بالا و امکان استفاده همراه با گسکتهای آببندی، آن را به گزینهای محبوب تبدیل کرده است.
قفل Compression
در محفظههایی که نیاز به درجه حفاظت IP65 یا IP66 دارند، از قفلهای Compression استفاده میشود. این قفل هنگام بسته شدن، درب را به سمت بدنه فشرده کرده و باعث آببندی بهتر گسکت میشود.
قفل دستهای (Swing Handle)
این نوع قفل علاوه بر امنیت بیشتر، امکان باز و بسته کردن راحت دربهای بزرگ را فراهم میکند و معمولاً در تابلوهای برق ایستاده و رکهای صنعتی استفاده میشود.
قفل سهنقطهای
در باکسهای بزرگ، قفل شدن تنها از یک نقطه کافی نیست. قفل سهنقطهای با استفاده از میلههای داخلی، درب را از بالا، پایین و مرکز قفل میکند و امنیت و آببندی را افزایش میدهد.
انواع لولا
لولای ساده
پرکاربردترین نوع لولا که برای باکسهای سبک و متوسط استفاده میشود.
لولای مخفی
این لولا داخل بدنه نصب میشود و از بیرون قابل مشاهده نیست. علاوه بر زیبایی، امنیت بیشتری نیز ایجاد میکند.
لولای پیانویی
در این مدل، لولا تقریباً در تمام طول درب امتداد دارد و وزن را بهصورت یکنواخت توزیع میکند. برای دربهای بزرگ و سنگین گزینهای مناسب است.
لولای استیل
در محیطهای مرطوب، صنایع غذایی، دارویی و دریایی، استفاده از لولای استیل ضدزنگ باعث افزایش طول عمر محفظه میشود.
لولای جداشونده
در پروژههایی که نیاز به سرویس و تعمیرات مکرر وجود دارد، این لولا امکان جدا کردن سریع درب را فراهم میکند.

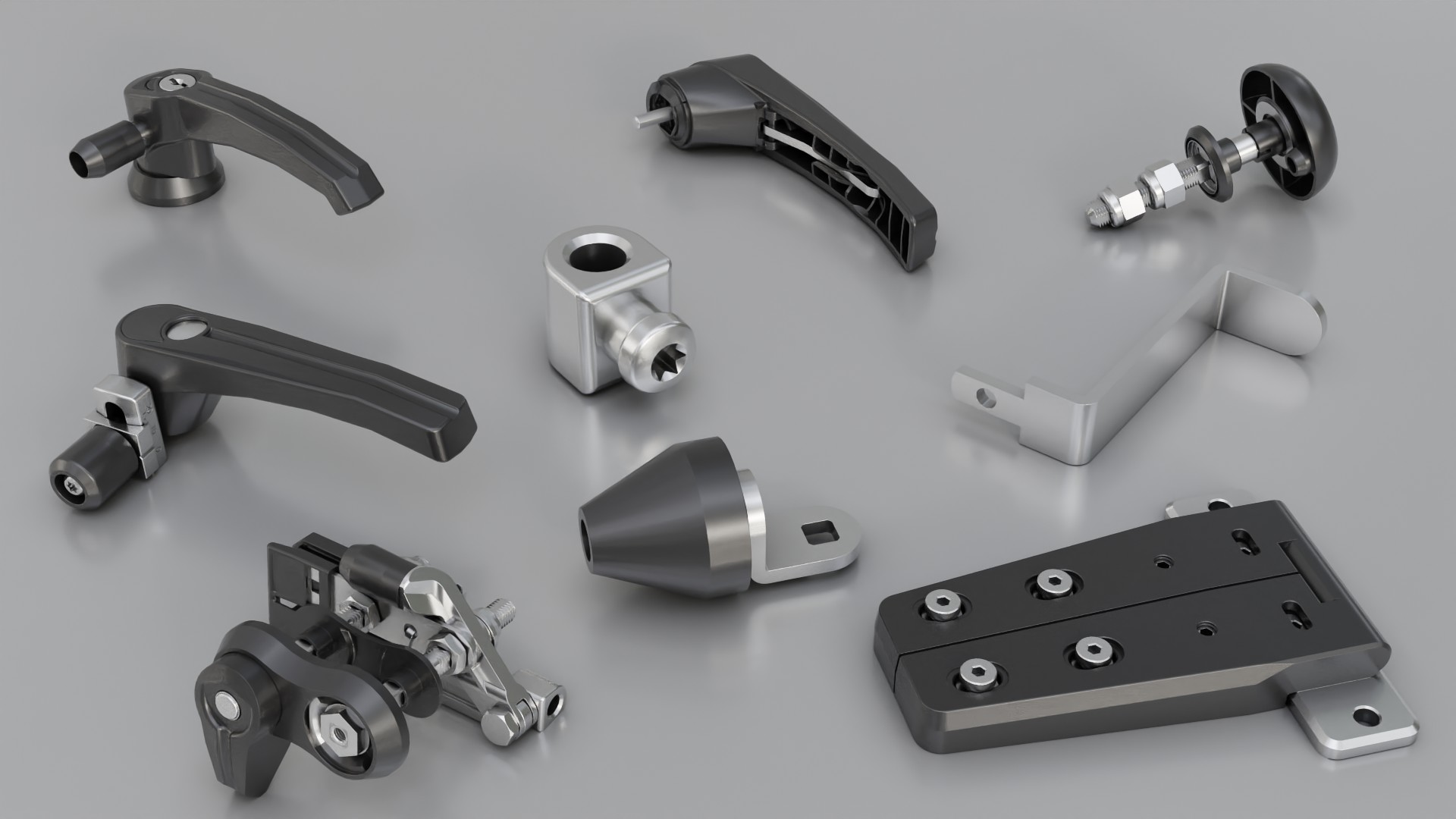

انواع دستگیره
دستگیرهها علاوه بر سهولت حمل و باز کردن درب، بر ارگونومی و ظاهر محصول نیز تأثیر دارند.
رایجترین انواع دستگیره عبارتاند از:
- دستگیره ثابت
- دستگیره تاشو
- دستگیره فنری
- دستگیره استیل
- دستگیره آلومینیومی
- دستگیره قفلدار
- دستگیره مخفی
انتخاب نوع دستگیره باید بر اساس وزن درب، تعداد دفعات استفاده و شرایط محیطی انجام شود.
گسکت؛ مهمترین قطعه آببندی
گسکت یا نوار آببندی، فضای بین درب و بدنه را پوشش میدهد و از ورود گردوغبار، رطوبت و بخار جلوگیری میکند.
انواع متداول گسکت شامل:
- EPDM
- پلییورتان (PU Foam)
- سیلیکون
- نئوپرن
- PVC
در بیشتر محفظههای صنعتی با درجه حفاظت IP65 و IP66 از گسکت پلییورتان استفاده میشود، زیرا دوام و انعطافپذیری بالایی دارد.

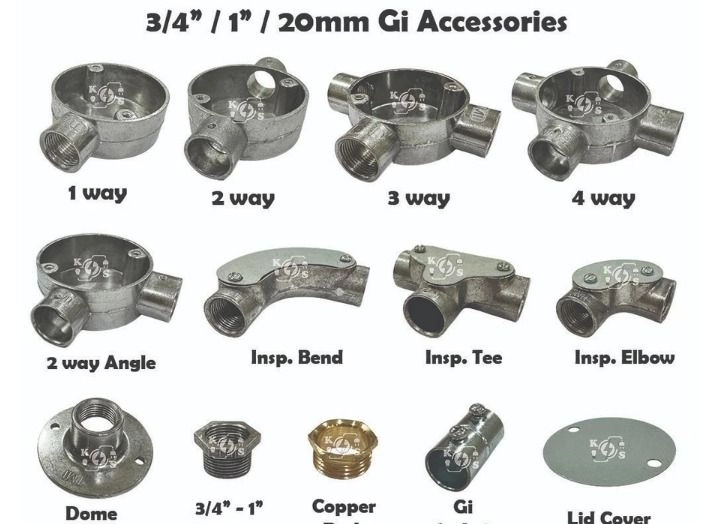

گلند کابل
گلند کابل محل عبور کابل به داخل باکس است و از آسیب دیدن کابل و نفوذ آب جلوگیری میکند.
انواع گلند:
- پلاستیکی
- برنجی
- استیل
- ضد انفجار
- EMC
انتخاب گلند مناسب باید متناسب با قطر کابل، نوع محیط و درجه حفاظت موردنیاز باشد.
ریل DIN و صفحه نصب
برای نصب تجهیزات الکتریکی داخل باکس، از ریل DIN و صفحه نصب استفاده میشود.
بر روی این ریل میتوان تجهیزات زیر را نصب کرد:
- PLC
- فیوز
- کنتاکتور
- رله
- ترمینال
- منبع تغذیه
صفحه نصب نیز امکان جانمایی منظم تجهیزات و اجرای سیمکشی استاندارد را فراهم میکند.
سیستم تهویه
گرمای تولیدشده توسط تجهیزات الکترونیکی میتواند باعث کاهش عمر قطعات شود. به همین دلیل بسیاری از باکسهای صنعتی به تجهیزات تهویه مجهز میشوند.
مهمترین تجهیزات تهویه عبارتاند از:
- فن تابلو برق
- فیلتر فن
- دریچه تهویه
- هیتر ضد رطوبت
- ترموستات
- هیگروستات
- کولر تابلو برق
- مبدل حرارتی
تجهیزات ارت
برای افزایش ایمنی الکتریکی، اغلب باکسهای فلزی به تجهیزات ارت مجهز میشوند.
این تجهیزات شامل:
- پیچ ارت
- شینه ارت
- سیم ارت
- تسمه ارت
وجود سیستم ارت مناسب از آسیب دیدن تجهیزات و خطر برقگرفتگی جلوگیری میکند.

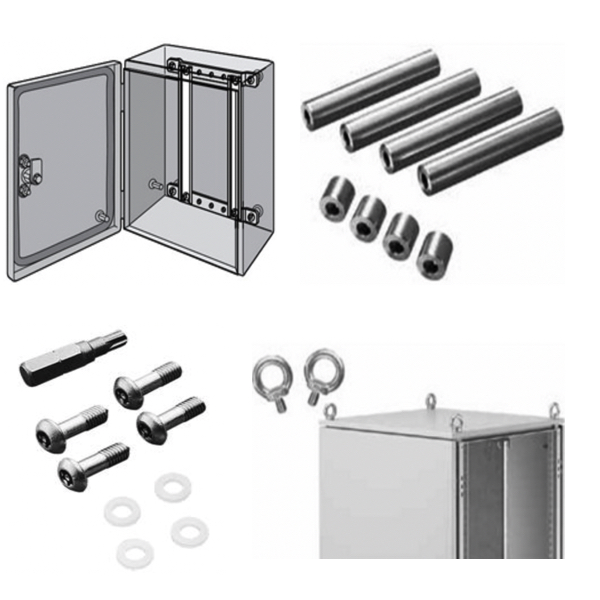

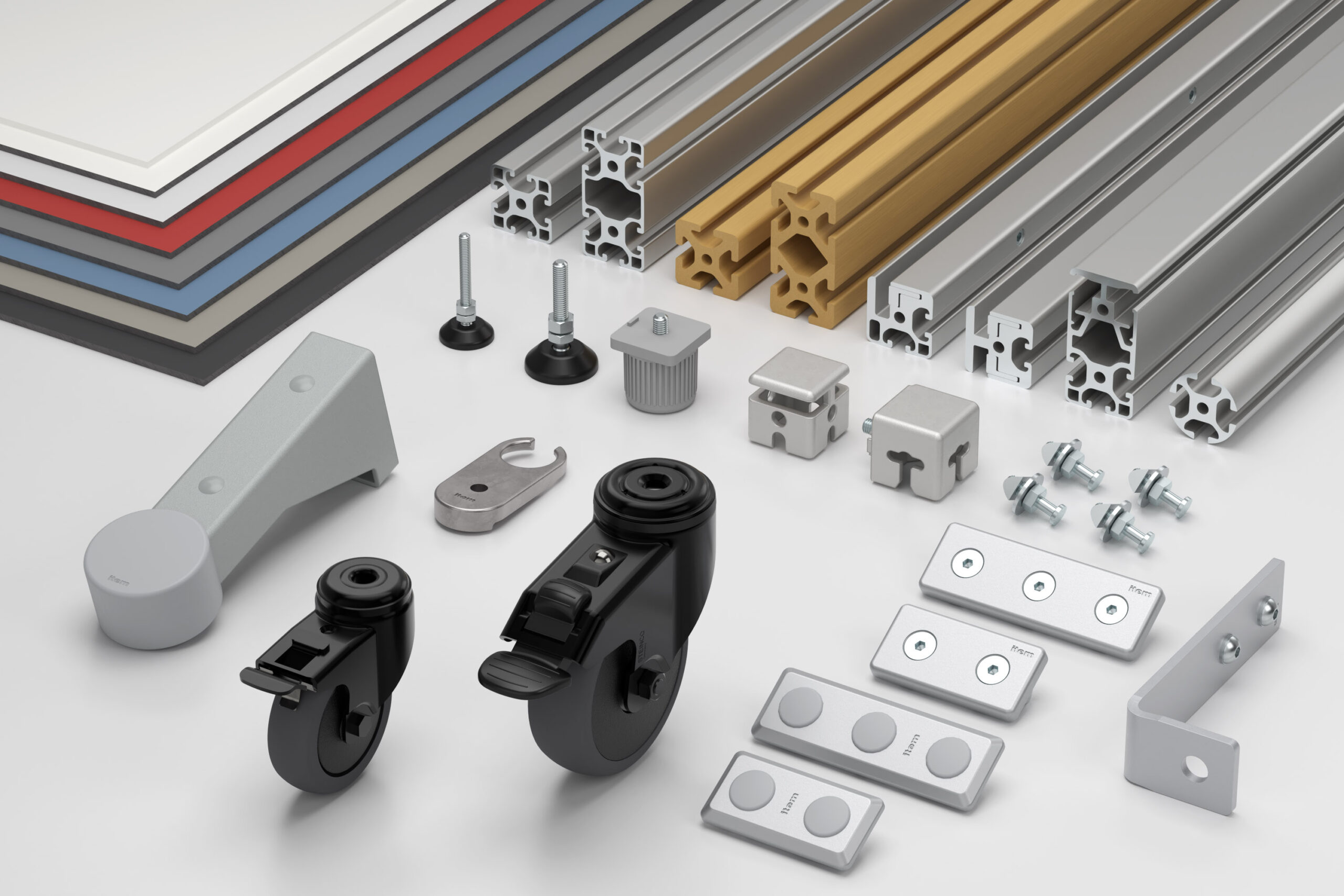

متعلقات نصب
برای نصب آسان باکس در محل پروژه از متعلقات مختلفی استفاده میشود، از جمله:
- پایه دیواری
- پایه زمینی
- براکت نصب
- لرزهگیر
- پیچ و مهره استیل
- مهره پرچی
- واشر فنری
پنجره بازدید و نمایشگر
در بسیاری از تابلوهای برق و محفظههای صنعتی، بخشی از درب بهصورت پنجره شفاف طراحی میشود تا بدون باز کردن درب بتوان وضعیت تجهیزات یا نمایشگر HMI را مشاهده کرد.
این پنجرهها معمولاً از پلیکربنات یا شیشه سکوریت ساخته میشوند.
روشنایی داخلی
برای تسهیل عملیات تعمیر و نگهداری، برخی محفظهها به چراغ LED داخلی مجهز میشوند که ممکن است دارای کلید یا سنسور باز شدن درب باشد.
متعلقات ضد لرزش
در محیطهای صنعتی که لرزش وجود دارد، استفاده از ضربهگیرهای لاستیکی، استاپر درب و کمکفنرهای گازی باعث افزایش طول عمر لولاها و کاهش آسیب به تجهیزات میشود.
پلاک مشخصات
تقریباً تمام محفظههای صنعتی دارای پلاک مشخصات هستند که اطلاعاتی مانند مدل، شماره سریال، ولتاژ، درجه حفاظت و مشخصات سازنده روی آن درج میشود.
چگونه متعلقات مناسب را انتخاب کنیم؟
هنگام انتخاب یراقآلات باکس فلزی باید به چند عامل مهم توجه داشت:
- محل نصب (داخلی یا فضای باز)
- درجه حفاظت موردنیاز (IP54، IP65، IP66 و بالاتر)
- وزن و ابعاد درب
- دفعات باز و بسته شدن
- میزان رطوبت و خوردگی محیط
- نیاز به امنیت فیزیکی
- استانداردهای پروژه
انتخاب صحیح این قطعات باعث میشود باکس فلزی عملکرد مطمئنتری داشته باشد و هزینههای نگهداری در بلندمدت کاهش یابد.
جمعبندی
متعلقات باکس فلزی، بخش مهمی از عملکرد و کیفیت یک محفظه صنعتی را تشکیل میدهند. قفل، لولا، دستگیره، گسکت، گلند کابل، ریل DIN، سیستم تهویه و تجهیزات ارت، هر کدام وظیفه مشخصی در حفاظت از تجهیزات و افزایش طول عمر باکس دارند. هنگام طراحی یا سفارش یک باکس فلزی سفارشی، توجه به کیفیت این قطعات به اندازه انتخاب جنس ورق و نوع پوشش بدنه اهمیت دارد. استفاده از یراقآلات استاندارد و متناسب با شرایط محیطی، علاوه بر افزایش ایمنی، باعث عملکرد بهتر تجهیزات الکترونیکی و صنعتی در طول زمان خواهد شد.
منابع
- IEC 60529 – Degrees of Protection Provided by Enclosures (IP Code)
https://webstore.iec.ch/publication/2448 - Rittal – Industrial Enclosures & Accessories
https://www.rittal.com - Schneider Electric – Equipment Enclosure Rating Standards (IEC 60529, NEMA 250 & UL50)
https://www.se.com/us/en/download/document/ASC-DB-EERS/
