استاندارد UL چیست و چه ارتباطی با تجهیزات فلزی دارد؟
وقتی صحبت از تولید تجهیزات الکتریکی و صنعتی میشود، فقط طراحی ظاهری و استحکام محصول اهمیت ندارد. بلکه ایمنی، کیفیت ساخت، حفاظت در برابر شرایط محیطی و رعایت الزامات استانداردی نیز اهمیت زیادی پیدا میکند.
یکی از نامهایی که در بازار تجهیزات الکتریکی و صنعتی زیاد دیده میشود، UL است. احتمالاً این عبارت را روی تابلوهای برق، تجهیزات صنعتی، محفظهها، کابلها، قطعات الکتریکی و محصولات مختلف دیدهاید.
اما استاندارد UL چیست؟ آیا UL فقط مربوط به تجهیزات الکتریکی است؟ آیا یک باکس فلزی میتواند UL داشته باشد؟ و استانداردهایی مانند UL 50، UL 50E و UL 508A چه تفاوتی با یکدیگر دارند؟
برای پاسخ به این پرسشها ابتدا باید بدانیم UL دقیقاً چیست و چه نقشی در ارزیابی محصولات دارد.
UL چیست؟
UL در گذشته نام Underwriters Laboratories بوده و امروزه با نام UL Solutions فعالیت میکند. این مجموعه در حوزه آزمون، بازرسی و صدور گواهی برای محصولات و سیستمهای مختلف فعالیت دارد.
بنابراین، UL را نباید صرفاً یک «استاندارد» به معنای ساده کلمه در نظر گرفت. در بسیاری از محصولات، استانداردهای UL مبنای ارزیابی قرار میگیرند و UL Solutions میتواند خدمات آزمون و certification را ارائه کند.
این موضوع بهخصوص برای محصولاتی که قرار است وارد بازار آمریکای شمالی شوند اهمیت بیشتری پیدا میکند.
در واقع، وقتی یک محصول دارای علامت یا گواهی UL است، موضوع فقط ظاهر محصول نیست؛ بلکه محصول یا مجموعه موردنظر بر اساس الزامات مشخصی ارزیابی شده است.
چرا استاندارد UL در تجهیزات صنعتی اهمیت دارد؟
تجهیزات الکتریکی و صنعتی ممکن است با برق، حرارت، رطوبت، گردوغبار، مواد شیمیایی و سایر عوامل محیطی در تماس باشند.
بنابراین، یک محفظه یا تابلو صنعتی باید بتواند از تجهیزات داخلی محافظت کند و در عین حال الزامات ایمنی موردنیاز را برآورده سازد.
برای مثال، UL Solutions برای محفظههای تجهیزات الکتریکی، استانداردهای مختلفی را پوشش میدهد که از جمله آنها UL 50 و UL 50E هستند. این استانداردها برای ارزیابی محفظههای تجهیزات الکتریکی و الزامات محیطی مرتبط با آنها کاربرد دارند.
در نتیجه، استانداردهای UL میتوانند مستقیماً با طراحی و تولید باکس فلزی، کابینت، تابلو و محفظه تجهیزات الکتریکی ارتباط داشته باشند.
UL 50 چیست؟
یکی از استانداردهای مهم در حوزه محفظههای تجهیزات الکتریکی، UL 50 است.
این استاندارد به محفظههای تجهیزات الکتریکی مربوط میشود و الزامات مربوط به ساخت و عملکرد محفظه را در حوزه مشخص خود بررسی میکند.
هدف کلی چنین استانداردهایی این است که محفظه بتواند نقش مورد انتظار خود را در حفاظت از تجهیزات داخلی و کاهش برخی خطرات مرتبط با استفاده از تجهیزات الکتریکی ایفا کند.
برای تولیدکننده باکس فلزی، این موضوع اهمیت زیادی دارد؛ زیرا طراحی محفظه فقط به انتخاب ورق و جوشکاری محدود نمیشود.
مواردی مانند:
- ساختار بدنه
- درب
- اتصالات
- لولا
- قفل
- بازشوها
- محل عبور کابل
- آببندی
- پوشش سطح
- قطعات نصبشده روی محفظه
میتوانند در ارزیابی یک محصول اهمیت داشته باشند.
UL 50E چیست؟
UL 50E استانداردی مرتبط با محفظههای تجهیزات الکتریکی از نظر ملاحظات محیطی است.
در این حوزه، عواملی مانند مقاومت در برابر شرایط محیطی و حفظ عملکرد حفاظتی محفظه مورد توجه قرار میگیرند. UL Solutions اعلام میکند که UL 50 و UL 50E در ارزیابی محفظهها و اجزای مرتبط با آنها استفاده میشوند.
این موضوع برای محفظههایی که در محیطهای صنعتی، فضای باز یا شرایط سخت قرار میگیرند اهمیت بیشتری دارد.
برای مثال، اگر یک باکس فلزی قرار است در محیطی با رطوبت، گردوغبار یا تابش خورشید نصب شود، طراحی محفظه باید متناسب با شرایط واقعی استفاده انجام شود.
در چنین شرایطی، انتخاب صرفاً یک ورق ضخیمتر لزوماً مشکل را حل نمیکند؛ بلکه کل ساختار محفظه باید متناسب با کاربرد طراحی شود.

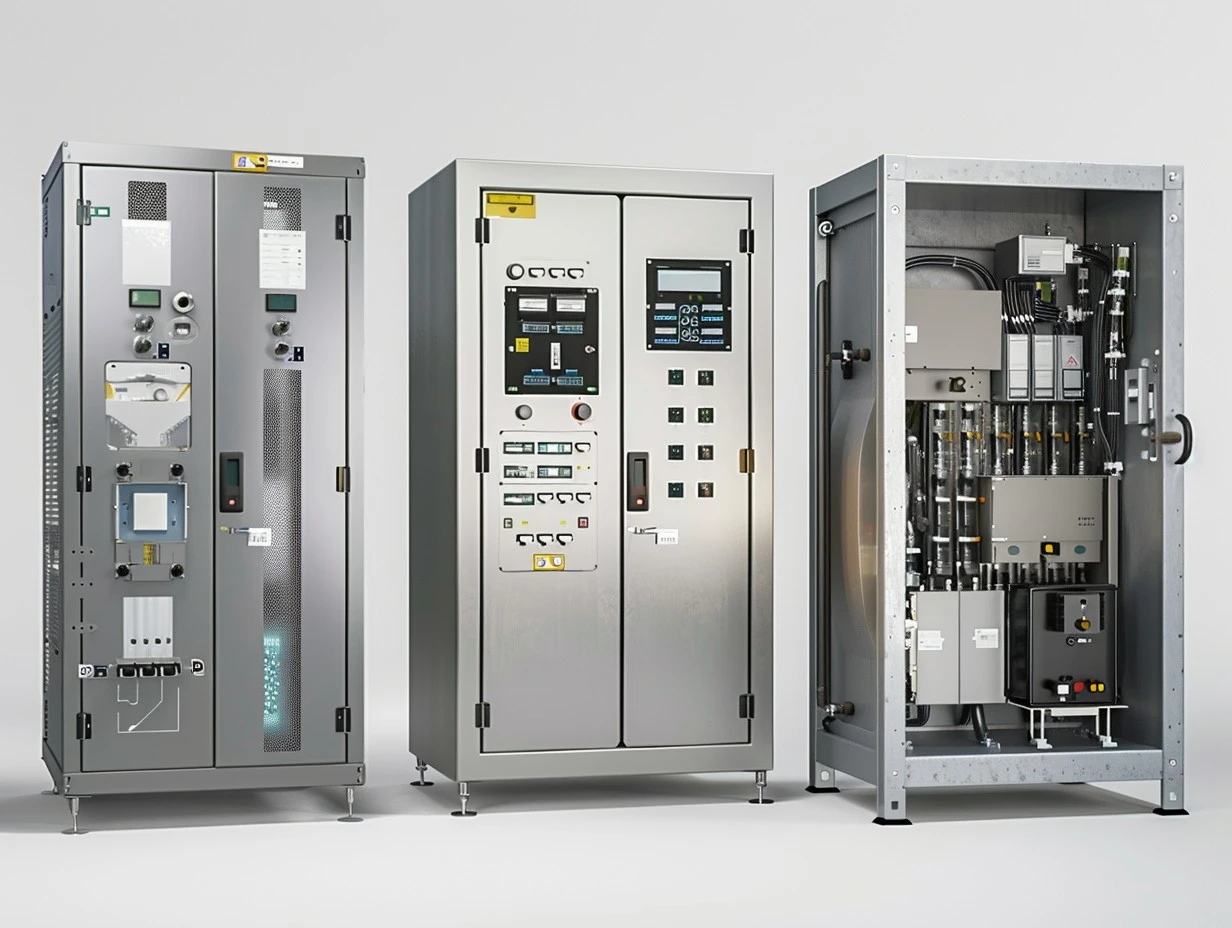

UL 508A چیست؟
یکی از استانداردهای مهم دیگر، UL 508A است.
UL 508A به Industrial Control Panels یا تابلوهای کنترل صنعتی مربوط میشود. UL Solutions این استاندارد را به عنوان استاندارد تابلوهای کنترل صنعتی معرفی میکند.
این استاندارد برای تولیدکنندگانی که تابلوهای کنترل صنعتی تولید میکنند اهمیت زیادی دارد.
در چنین تابلوهایی، فقط بدنه فلزی مورد توجه نیست. بلکه مجموعهای از عوامل مانند انتخاب قطعات، سیمکشی، حفاظت مدار، فاصلهها، مشخصات الکتریکی و نحوه ساخت مجموعه اهمیت دارند.
به همین دلیل، UL 508A با UL 50E یکسان نیست.
UL 50 و UL 50E بیشتر به محفظههای تجهیزات الکتریکی مربوط میشوند، در حالی که UL 508A به تابلوهای کنترل صنعتی مربوط است.
تفاوت UL 50، UL 50E و UL 508A چیست؟
به صورت ساده میتوان این سه مورد را اینگونه در نظر گرفت:
| استاندارد | حوزه کلی |
|---|---|
| UL 50 | محفظههای تجهیزات الکتریکی |
| UL 50E | محفظههای تجهیزات الکتریکی با ملاحظات محیطی |
| UL 508A | تابلوهای کنترل صنعتی |
البته در پروژه واقعی، انتخاب استاندارد مناسب باید بر اساس نوع محصول، کاربرد، بازار هدف و الزامات فنی انجام شود.
UL Solutions نیز برای تولیدکنندگان تابلوهای کنترل صنعتی، موضوعاتی مانند انتخاب استاندارد مناسب، انتخاب و ابعاددهی قطعات، حفاظت مدار، محفظه، منبع تغذیه و سایر موارد را در فرآیند ساخت مطرح میکند.

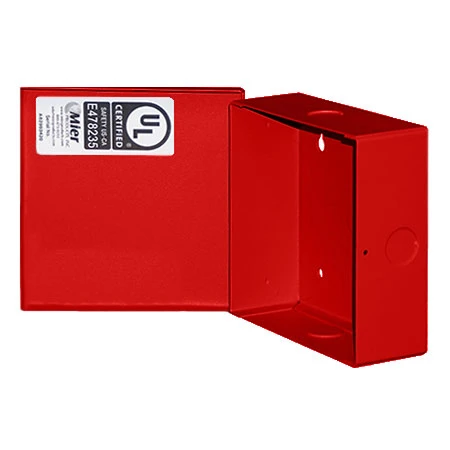

یک باکس فلزی میتواند UL داشته باشد؟
بله، اما باید یک نکته مهم را در نظر گرفت.
صرفاً فلزی بودن باکس به معنی UL بودن آن نیست.
یک محفظه فلزی برای دریافت یک تأییدیه یا certification مشخص باید مطابق الزامات مربوط به محصول و استاندارد موردنظر طراحی و ارزیابی شود.
برای مثال، UL Solutions خدمات ارزیابی و certification برای انواع محفظههای الکتریکی مانند کابینتها، جعبههای اتصال، Pull Boxها و محفظههای تابلوهای کنترل صنعتی ارائه میکند.
بنابراین اگر یک شرکت اعلام کند «این باکس فلزی UL است»، باید مشخص شود:
- بر اساس کدام استاندارد؟
- برای چه کاربردی؟
- چه نوع certification دارد؟
- چه محدودهای از محصول را پوشش میدهد؟
- چه شرایط محیطی برای آن در نظر گرفته شده است؟
این موارد از خود عبارت «UL» مهمتر هستند.

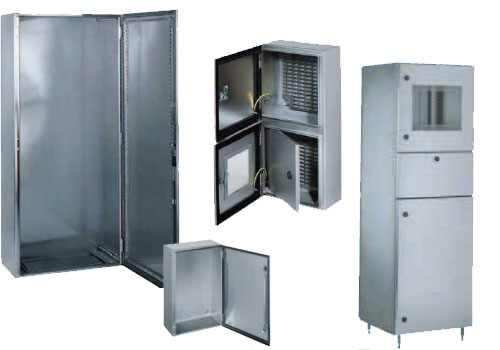

چرا طراحی باکس فلزی برای UL اهمیت دارد؟
اگر یک محفظه قرار باشد در یک سیستم دارای الزامات UL استفاده شود، طراحی آن باید از همان ابتدای پروژه مورد توجه قرار گیرد.
برای مثال، محل نصب قطعات، سوراخهای عبور کابل، نوع لولا، قفل، درب و حتی برخی قطعات جانبی میتوانند در ارزیابی محصول اهمیت داشته باشند.
UL Solutions حتی برای برخی قطعات نصبشونده روی محفظه، مانند دستگیره، لولا، قفل و کیتهای فن و فیلتر نیز برنامههای ارزیابی و certification دارد.
بنابراین، یک باکس صنعتی را نمیتوان فقط به عنوان یک «جعبه فلزی» دید.
طراحی مکانیکی، الکتریکی و محیطی آن باید با کاربرد نهایی هماهنگ باشد.
ضخامت ورق چه ارتباطی با UL دارد؟
یکی از اشتباهات رایج این است که تصور کنیم اگر ضخامت ورق بیشتر باشد، باکس حتماً شرایط UL را دارد.
این تصور درست نیست.
ضخامت ورق میتواند یکی از عوامل طراحی باشد، اما UL فقط ضخامت ورق را بررسی نمیکند.
در یک محفظه صنعتی، عوامل مختلفی میتوانند اهمیت داشته باشند؛ از جمله ساختار محفظه، قطعات مورد استفاده، نحوه اتصال، بازشوها و الزامات کاربرد.
در نتیجه، انتخاب ضخامت باید بر اساس طراحی مهندسی و الزامات محصول انجام شود.
نقش درب و لولا در محفظههای UL
درب محفظه صنعتی یکی از بخشهای مهم طراحی است.
درب باید بتواند به شکل مناسبی روی بدنه قرار گیرد و در صورت نیاز، الزامات حفاظتی موردنظر را حفظ کند.
از طرف دیگر، لولا و قفل نیز باید متناسب با کاربرد انتخاب شوند.
برای برخی محفظهها، UL Solutions قطعاتی مانند handles، hinges و latches را نیز در برنامههای ارزیابی مربوط به محفظهها مورد توجه قرار میدهد.
بنابراین، طراحی یک محفظه استاندارد فقط به ساخت بدنه محدود نمیشود.

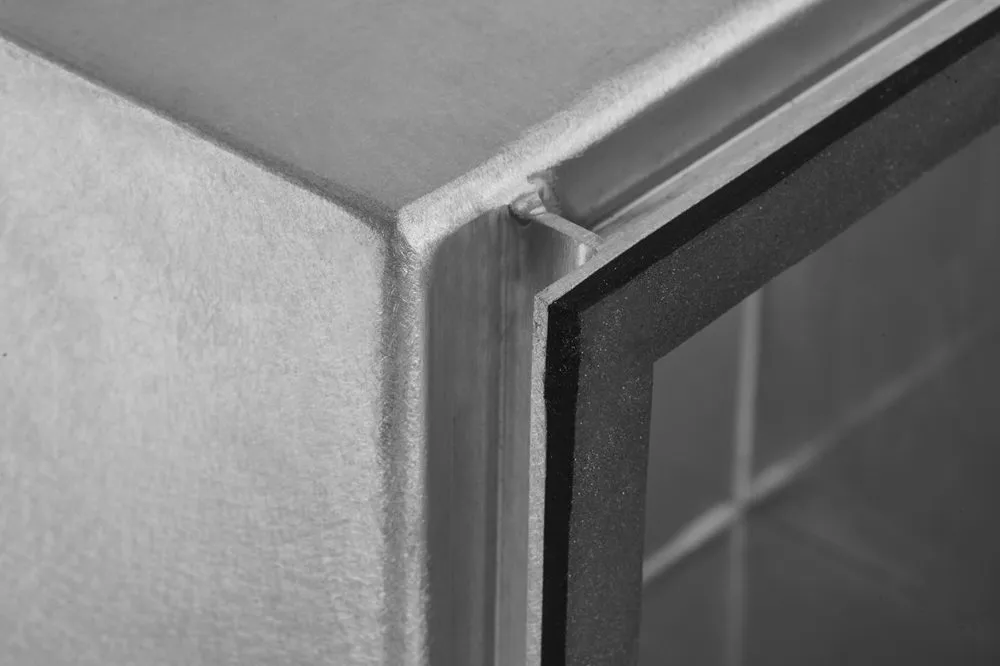

نقش آببندی در محفظههای صنعتی
اگر محفظه در محیطی قرار بگیرد که رطوبت یا گردوغبار وجود دارد، آببندی اهمیت زیادی پیدا میکند.
در چنین شرایطی ممکن است از:
- گسکت
- نوار آببندی
- قفلهای فشاری
- گلند مناسب
- طراحی صحیح درزها
استفاده شود.
UL Solutions برای برخی گسکتها و آببندهای مورد استفاده در محفظههای الکتریکی نیز آزمونها و برنامههای ارزیابی مرتبط با UL 50E دارد.
بنابراین، حتی یک قطعه کوچک مانند گسکت نیز میتواند در عملکرد نهایی یک محفظه اهمیت داشته باشد.

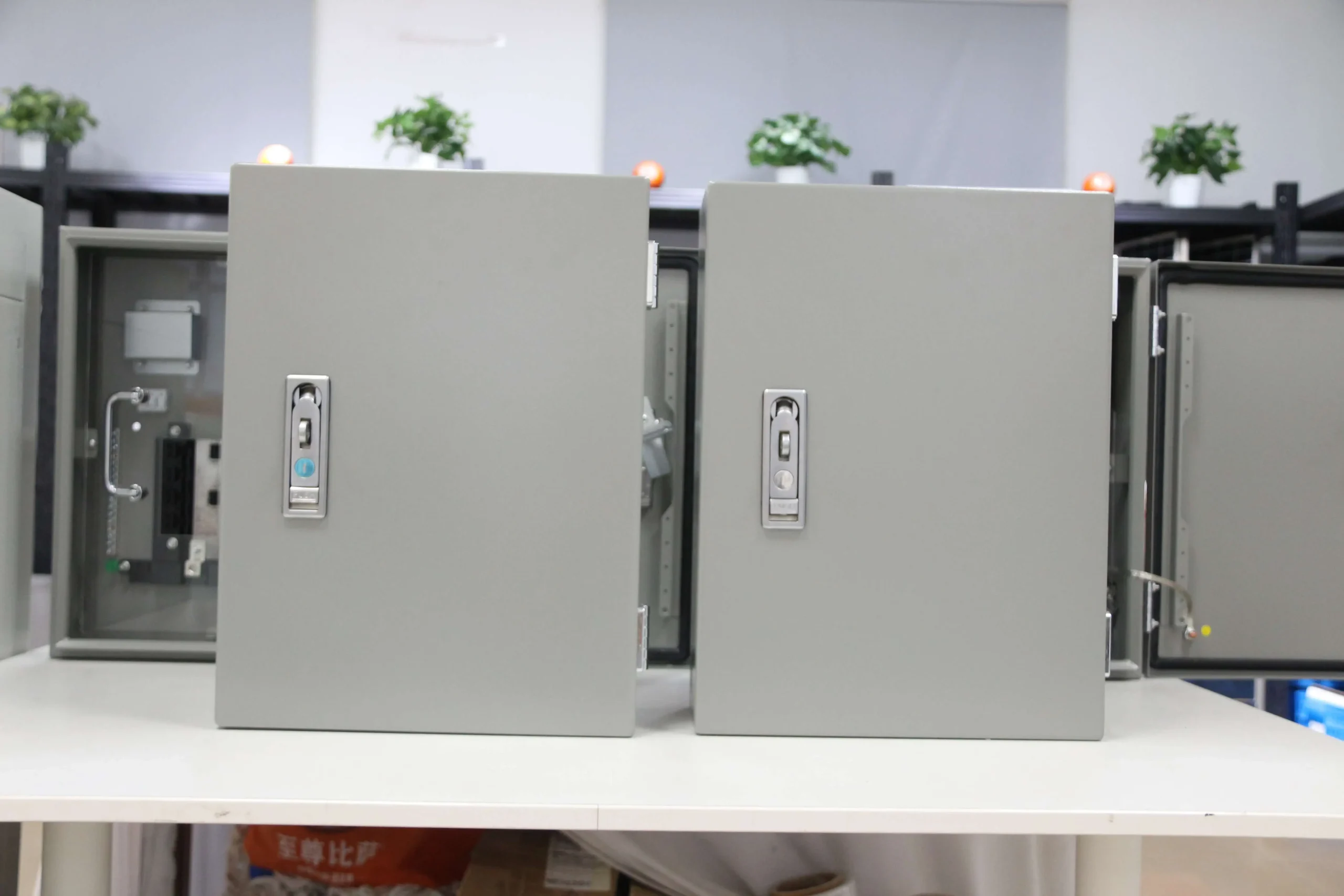

UL با IP یکسان است؟
خیر.
این دو مفهوم را نباید با یکدیگر اشتباه گرفت.
IP Code معمولاً برای بیان میزان حفاظت یک محفظه در برابر ورود جامدات و آب استفاده میشود.
در مقابل، UL مجموعهای از استانداردها و برنامههای ارزیابی مختلف را پوشش میدهد.
در واقع، یک محصول میتواند دارای یک IP Rating مشخص باشد و در عین حال الزامات یا certificationهای دیگری نیز داشته باشد.
UL Solutions نیز خدمات ارزیابی محفظهها را برای Type و IP rated enclosures ارائه میکند.
بنابراین عبارتهایی مانند «IP65» و «UL» را نباید معادل یکدیگر دانست.
UL فقط برای بازار آمریکا است؟
استانداردها و certificationهای UL بهخصوص در بازار آمریکای شمالی اهمیت زیادی دارند.
برای محصولاتی که قرار است در این بازار عرضه شوند، رعایت استانداردهای قابلاعمال میتواند بخشی از الزامات بازار و فرآیند پذیرش محصول باشد.
برای مثال، UL 508A یکی از استانداردهای شناختهشده برای تابلوهای کنترل صنعتی در آمریکای شمالی است.
با این حال، بازار هدف هر محصول باید به صورت جداگانه بررسی شود؛ زیرا ممکن است علاوه بر UL، استانداردها و الزامات دیگری نیز لازم باشند.
آیا UL فقط بدنه فلزی را بررسی میکند؟
خیر.
این نکته بسیار مهم است.
در یک Industrial Control Panel، certification مربوط به تابلو لزوماً به این معنی نیست که تمام تجهیزات متصل به آن نیز تحت همان certification قرار گرفتهاند.
UL Solutions صراحتاً توضیح میدهد که certification یک تابلو کنترل صنعتی دارای UL 508A، خود تابلو را پوشش میدهد و لزوماً تجهیزات یا بارهایی که تابلو کنترل میکند را پوشش نمیدهد.
پس باید بین:
محفظه، تابلو، قطعات داخلی و تجهیزات متصل
تفاوت قائل شد.
انتخاب قطعات برای تابلوهای UL
در تابلوهای کنترل صنعتی، انتخاب قطعات اهمیت زیادی دارد.
برای UL 508A، الزامات مشخصی برای قطعات مورد استفاده در تابلو وجود دارد.
UL Solutions در Supplement SA خود الزامات مربوط به قطعات مورد استفاده در Industrial Control Panels را توضیح میدهد. این سند مشخص میکند که قطعات باید طبق کاربرد تعریفشده توسط سازنده استفاده شوند و دستورالعملهای نصب، سیمکشی، تهویه، فاصلهها و محدودههای مشخصشده رعایت شوند.
در نتیجه، حتی اگر بدنه تابلو بهدرستی ساخته شده باشد، انتخاب نادرست قطعات داخلی میتواند روی انطباق کل تابلو تأثیر بگذارد.
ارتباط UL با ساخت باکس فلزی سفارشی
برای شرکتهایی که در زمینه طراحی و ساخت باکس فلزی سفارشی فعالیت میکنند، شناخت الزامات UL میتواند بسیار مهم باشد.
فرض کنید یک شرکت تجهیزات الکترونیکی تولید میکند و قصد دارد محصول خود را در بازار آمریکای شمالی عرضه کند.
این شرکت ممکن است به محفظهای نیاز داشته باشد که:
- ابعاد مشخصی داشته باشد.
- محل نصب قطعات مشخص باشد.
- ورودی و خروجی کابل مشخص داشته باشد.
- امکان نصب تجهیزات داخلی را فراهم کند.
- سیستم تهویه داشته باشد.
- درب مناسب داشته باشد.
- قابلیت استفاده از گسکت داشته باشد.
- الزامات محیطی مشخصی را پوشش دهد.
در چنین پروژهای، طراحی باکس باید از ابتدا با توجه به محصول نهایی انجام شود.
به همین دلیل، همکاری بین طراح محصول و سازنده باکس فلزی اهمیت زیادی دارد.
آیا هر تولیدکننده باکس میتواند محصول UL تولید کند؟
این موضوع به نوع پروژه و نوع certification موردنظر بستگی دارد.
تولید یک باکس فلزی از روی نقشه با «ساخت یک محصول دارای certification مشخص» یکسان نیست.
اگر محصول نهایی قرار است تحت یک certification خاص عرضه شود، باید مشخص شود چه الزامات و چه فرآیند ارزیابی برای آن محصول وجود دارد.
بنابراین، بهتر است قبل از شروع تولید انبوه، استاندارد موردنظر، بازار هدف و الزامات certification مشخص شوند.
این کار از تغییرات پرهزینه در مراحل پایانی پروژه جلوگیری میکند.
قبل از سفارش باکس فلزی با الزامات UL چه اطلاعاتی لازم است؟
اگر پروژه شما نیازمند UL است، بهتر است قبل از ساخت اطلاعات زیر مشخص شود:
۱. بازار هدف
آیا محصول برای آمریکا، کانادا یا بازار دیگری تولید میشود؟
۲. نوع محصول
آیا محصول یک باکس ساده است یا بخشی از تابلو کنترل صنعتی؟
۳. استاندارد موردنظر
برای مثال، آیا پروژه به UL 50، UL 50E یا UL 508A مرتبط است؟
۴. شرایط محیطی
محصول در فضای داخلی نصب میشود یا فضای باز؟
۵. تجهیزات داخلی
چه تجهیزاتی داخل محفظه قرار میگیرند؟
۶. کابلها و اتصالات
محل ورود و خروج کابلها باید از ابتدا مشخص شود.
۷. سیستم تهویه
آیا محصول نیاز به فن، فیلتر یا دریچه دارد؟
۸. آببندی
آیا استفاده از گسکت یا آببندی خاص موردنیاز است؟
۹. پوشش سطح
نوع رنگ یا پوشش نهایی باید متناسب با کاربرد انتخاب شود.
۱۰. مستندات و certification
باید مشخص شود محصول دقیقاً با چه فرآیند و چه محدودهای قرار است ارزیابی یا تأیید شود.
UL چه مزیتی برای تجهیزات صنعتی دارد؟
استفاده از استانداردها و certificationهای مناسب میتواند مزایایی مانند موارد زیر داشته باشد:
- افزایش اطمینان مشتری
- تسهیل فرآیند پذیرش محصول در بازار هدف
- ایجاد چارچوب مشخص برای طراحی
- کنترل بهتر کیفیت تولید
- توجه بیشتر به الزامات ایمنی
- کاهش ریسک طراحی نادرست
- کمک به مستندسازی محصول
البته باید توجه داشت که وجود نشان UL به معنی مناسب بودن محصول برای هر کاربردی نیست.
هر certification محدوده مشخصی دارد و باید بررسی شود که دقیقاً چه چیزی را پوشش میدهد.
جمعبندی
استاندارد UL یکی از موضوعات مهم در صنعت تجهیزات الکتریکی و صنعتی است و ارتباط مستقیمی با بسیاری از محفظهها، باکسها، کابینتها و تابلوهای کنترل دارد.
در حوزه محفظههای الکتریکی، UL 50 و UL 50E از استانداردهای مهم هستند، در حالی که UL 508A به تابلوهای کنترل صنعتی مربوط میشود.
با این حال، نباید تصور کرد که صرفاً استفاده از ورق فلزی مناسب یا ضخامت بیشتر باعث UL شدن یک محصول میشود.
در یک محصول صنعتی، طراحی بدنه، درب، لولا، قفل، گسکت، بازشوها، قطعات داخلی، تهویه، کابلکشی و سایر اجزا میتوانند در انطباق با الزامات مربوطه نقش داشته باشند.
بنابراین، اگر قرار است یک باکس فلزی سفارشی برای تجهیزات الکتریکی یا صنعتی تولید شود، بهتر است الزامات استاندارد از همان مرحله طراحی مشخص شوند.
در نهایت، UL را باید بخشی از فرآیند مهندسی و ارزیابی محصول دانست؛ نه صرفاً یک برچسب روی بدنه.
سوالات متداول
تفاوت UL و IP چیست؟
IP یک سیستم کدگذاری برای بیان سطح حفاظت محفظه در برابر نفوذ جامدات و آب است، در حالی که UL مجموعهای از استانداردها و فرآیندهای ارزیابی مختلف را شامل میشود.
UL فقط برای تابلو برق است؟
خیر. UL Solutions محصولات و محفظههای متنوعی از جمله کابینتها، جعبههای اتصال، محفظههای الکتریکی و تابلوهای کنترل صنعتی را ارزیابی میکند.
ضخامت بیشتر ورق باعث UL شدن باکس میشود؟
خیر. ضخامت ورق تنها یکی از پارامترهای طراحی است و certification به مجموعه الزامات مربوط به محصول و کاربرد آن وابسته است.
گسکت و لولا در محفظه UL اهمیت دارند؟
بسته به نوع محصول و استاندارد موردنظر، بله. UL Solutions برای برخی اجزای محفظه مانند گسکت، لولا و قفل نیز برنامههای ارزیابی دارد.
UL 508A فقط بدنه تابلو را پوشش میدهد؟
خیر، موضوع UL 508A مربوط به تابلو کنترل صنعتی به عنوان یک مجموعه است؛ با این حال certification تابلو لزوماً تجهیزات یا بارهایی را که تابلو کنترل میکند پوشش نمیدهد.
